學習貼片機編程首選要對貼片機有所熟悉了解，另外對常用的電腦編輯軟件要會使用。目前通常學習貼片機編程有專門的培訓學校，或者跟著生產線上現有的貼片機編程師傅學習熟練后再進行編程操作。下面深圳智馳科技就來分享一下如何學習貼片機編程。
對貼片機編程分為兩大步驟進行操作，進行離線編程后再進行在線調試。
貼片機離線編程工作
1、首先整理客戶的BOM，編程需要在電腦上進行，所以肯定是電子檔的。一般是excel格式的
2、坐標的提取，有三種情況：
（1）如果客戶發了已經導出的excel或txt文檔的坐標，那直接用編程軟件將坐標和你整理好的BOM合并就可以了。
（2）客戶發來了PCB文件，那就需要自己導出坐標了，一般用或就可以導出excel格式的。
（3）客戶只提供了一份BOM，提供不了坐標，這時候就需要掃描儀了，將PCB掃描后采點保存成CAD格式，然后將坐標和BOM合成。
3、BOM與坐標合成后檢查是否有遺漏或重位，有就需要工程部與客戶聯系確認，OK后保存成機器需要的格式。
這三步，離線編程大致完結。
松下貼片機

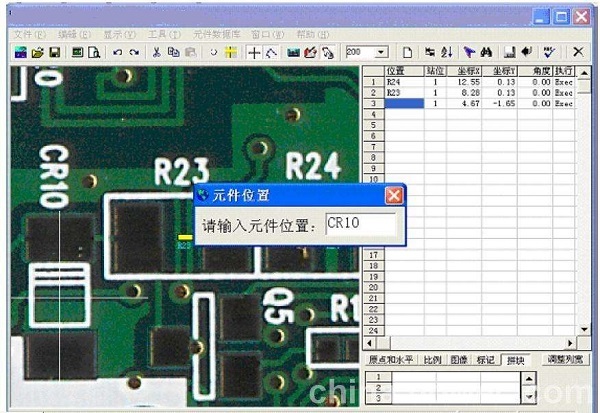

貼片機在線編程調試：
1、將編好的程序?qū)霗C器。
2、找到原點并制作mark標記。
3、將位號坐標逐步校正。
4、優化保存程序，再次檢查元件方向及數據。
5、開機打個首件確認。
貼片機編程所要進行操作的參數
1、貼片程序設置：貼片程序設置是指貼片程序的環境設置，如機器的配置、坐標參考原點、元件數據庫的選擇和送料器數據 庫的選擇等。
①機器的配置是貼片程序的基本設置環境。貼片機的配置包括：貼片頭的類型；相機的位置、類型和精度；線路板傳送的參數；機器所儲存的吸嘴型號和數量；自動托盤送料器的參數；機器各坐標軸的參數；其他參數。
②坐標參考原點是指線路板的坐標原點和貼片元件坐標原點間的差距。不同設備的坐標系方向不同，當線路板的坐標原點在線路板的角時，而貼片元件的坐標以拼板相同方向的角或者個基準點為原點。
③元件數據庫：有的機器可以根據不同的產品系列而設置存儲多個元件數據庫，在需要時可以調用不同的數據庫。
④送料器數據庫有如元件數據庫，也可以存儲多個送料器數據庫，根據需要選用。
2、線路板規格：指線路板尺寸和拼板方式貼片機需要根據線路板的尺寸來調整線路板輸送軌道的寬度和傳輸距離，線路板的支撐裝置也可以根據 線路板的厚度來調整支撐高度。一般產品的線路板采用單個產品；有部分產品由于單個線路板的尺寸太小 ，不利于貼片設備的生產，或者為了提高設備的生產效率、減少線路板的傳送時間，故采用多個產品拼板方式。對于多個產品拼板pcb坐標文件是什么意思，在元件貼裝清單輸入時，只需要輸入個拼板的元件，其他拼板的元件位置可以自動復制。
3、線路板偏移校正：指利用線路板的基準點進行貼片坐標的校正基準點是線路板上的些特征點，一般是采用同印刷線路和元件的金屬焊盤相同的工藝在線路板的制作同時產生的，它能提供固定、準確的位置，是用來對元件的貼裝位置進行整體校正的特征點。線路板上的基準點的校正方式可分為3種：利用全面校正的基準點對線路板上的所有元件進行整板校正 ；利用拼板上的基準點對拼板以及它的偏置板上的元件進行校 正 ；利用元件旁的基準點對局部單個高精度元件進行校正。
4、吸嘴的配置：貼片機程序可根據現機器中所儲存的吸嘴或者不限定吸嘴進行貼裝步序的優化。如果是根據現機器中所儲存的吸嘴進行優化，那么吸嘴就不需要再重新配置；如果是不限定吸嘴進行優化，那么吸嘴就需要根據 優化完后產生的吸嘴清單重新進行吸嘴的配置。
5、產品的元件貼裝清單：貼裝清單包括元件的位號Ref ID、物料代碼 ID、X坐標、y坐標和貼裝角度Theta等，這是表面貼裝所需要的關鍵數據，決定元件貼裝在線路板上的準確位置。物料代碼連接到元件數據庫，貼片頭上的吸嘴在送料器的特定位置上吸取元件后，通過元件的照相和識別，按照貼片元件的坐標和角度等，再加上通過校正而得到的元件的取料偏差，準確地將元件貼裝在線路板上的指定位置。
元件的貼裝順序是元件貼裝的先后次序，對于轉塔式貼片機，元件的取料順序和元件的貼裝順序相同； 而對于平臺式貼片機，若貼片頭上有多個吸嘴，元件的取料順序和貼裝順序可以不樣。由于計算機應用 的發展，現在各種貼片機的貼裝順序都可以自動優化，也有些通用軟件可以對各種不同貼片機的貼片順 序進行自動優化。貼片元件般可以分為Chip，Melf，QFP，SOlO，PLCC，SOJ，SOT和BGA等不同 類型。
元件數據庫包含元件的長、寬和厚度，元件特征的尺寸、跨距及元件的包裝等。另外，對于不同的機器，元件的數據庫還包括貼片頭和吸嘴的型號，識別照相機的燈光強度、元件的默認送料器的型號和方 向pcb坐標文件是什么意思，以及識別的方式和特殊要求等。元件的數據庫所包含的所有數據將對元件的輸送、取料、識別、校正和貼裝起到關鍵的作用。
6、送料器清單當在元件貼裝清單中加入個新的元件時，這個元件就會根據元件數據庫中的默認送料器的型號在送料器清單中自動加入條記錄。送料器清單包括各種元件的元件代碼、所用的送料器的型號、所在位置的識 別代碼和元件在送料器上的正確方向。如果有個別元件在識別中不能通過，這個元件就會按照元件數據庫 或者程序中拋料站的設置拋掉。
無論什么品牌的貼片機，供應商都會進行詳細的編程操作培訓，不過不管品牌的貼片機，如果要進行編程都離不開以上的編程知識。
