當前的軍事行動需要靈活且適應性強的部隊，他們必須能夠在開闊的戰場和城市場景中與平民機構和組織開展合作。為應對這些挑戰，作戰部隊需要能夠在指揮部和戰場邊緣作出明智決策的能力，同時還需要具備網絡化能力和敏捷指揮控制（C2）系統。C2系統應確保從互聯設備所獲信息的及時安全分發，如雷達、無人機（UAV）、傳感器、裝甲戰車以及可穿戴設備。這些網絡化傳感器和效應器共同構成了戰場物聯網（IoBT）。本文提出了一種安全網絡策略，通過在硬件、網絡和應用程序級將應用程序和網絡與多層深度防御網絡安全機制相耦合，在IoBT異構環境中實現C2敏捷性。本文規劃的架構將使用軟件定義網絡（SDN）范式，并借助來自信息中心網絡（ICN）和容遲網絡（DTN）等技術的面向語義的數據編排網絡服務。
引言
當前戰場網絡（BN）必須具有靈活性才能適應戰場環境的不斷變化，而戰場環境通常表現為缺乏基礎設施、充斥著異構設備、拓?fù)鋭?dòng)態以及作戰場景固有的混亂狀態。由于必須確保實現作戰態勢感知以支持決策，以網絡為中心的指揮控制系統必須在士兵和指揮官之間共享實時戰術信息，這對于未來涉及陸、海、空、天以及網絡域的多域戰至關重要。戰場網絡必須在路由和QoS級解決這些挑戰，這樣它才能為應用層提供魯棒的數據組網業務，以適應戰場環境的特點、要求和限制。此外，網絡業務必須能夠針對位于網絡邊緣的資源豐富節點（如C2中心）和資源受限節點進行定制。
這些邊緣節點包括部署戰場上的無線傳感器、可穿戴設備、裝甲車、小型無人機以及其他軍事設備，所有這些軍事設備通過彼此互聯構成了戰場物聯網（IoBT）。在此網絡中，人與“物”彼此交互，實現軍事目標。
IoBT是一種旨在獲取和/或處理可以在網絡中共享數據的物理設備網絡。其所生成信息本質上具有多域性，這使得指揮官能夠充分利用多域戰優勢，快速找到各種解決方案應對相關挑戰。IoBT是一種復雜的“系統之系統”，它可以利用無處不在的機器學習、處理和感知能力來增加多域戰的敏捷性。快速作出決策在多域戰中是一個關鍵要素，尤其是當對手正在爭奪一個特定目標時，此時就突顯了C2敏捷性概念的價值。
北約下屬的一個工作組已經完成了一份有關C2敏捷性概念模型的詳細報告。在該報告中，C2敏捷性定義為在軍事作戰行動中選擇程序和調整C2方法的能力。該報告對C2策略進行了如下分類：決策權如何分配，不同參與者如何互動，以及信息如何分發。因此，C2方法的范圍包括從高度集中的層級結構到松散耦合的網絡。
在IoBT環境中實現C2敏捷性是一項挑戰，因?yàn)楫?dāng)前的C2系統存在許多技術缺陷。有必要能夠?qū)θ齻€(gè)變量（決策權分配、交互模式和信息分發）進行動態調整，以應對執行作戰行動時出現的變化。IoBT的應用場景與上個世紀常規戰爭應用場景完全不同。在IoBT的應用場景中，武裝部隊與民事執法機構在城市地區共同行動，打擊有組織犯罪或恐怖組織。這種情況需要C2系統作出快速反應，從而讓傳統（分級）C2系統可賦予松散耦合的（邊緣）C2系統更多空間。
此項研究旨在通過經過編排的網絡服務將應用程序與網絡綁定，從而在IoBT實現安全的C2敏捷性。SDN使用不同的范式對數據流進行編排：
●容遲網絡（DTN）用于支持間歇性連接，例如，只有當無人機在無線傳感器網絡（WSN）通信范圍內飛行時，無人機和WSN之間才會進行通信；
●信息中心網絡（ICN）用于內容分發，將有價值的戰術信息（例如關于威脅的信息）向所有授權節點分發，而不管信息來源；
●當信息源-信息目的地相關時，使用IP通信，如士兵之間的語音通信，以及支持現有系統。
此項研究的主要成果包括:
●通過將戰術應用與受有效網絡安全機制保護的網絡服務相結合，建立支持網絡中心軍事行動的體系框架；
●開發綜合利用DTN、ICN和SDN技術的網絡服務，提供合適的服務質量，調整業務流量并提高有效帶寬；
●為此框架定義多層網絡安全機制。
相關工作
IoBT網絡不同于傳統物聯網網絡，它們必須面對戰場的特定挑戰，例如敵對環境、缺乏固定通信基礎設施、設備異構性以及容易受到信息物理攻擊。
有研究建議未來與IoBT交互的C2系統必須能夠在多個網絡上導航，包括藍軍（友軍）網絡和灰色（非戰斗人員）網絡。該研究還提出了從多個外部信息源（如盟國或有機會合作實體）集成重要的多任務傳感和信息相關能力的方法。還有研究對安全可重構IoBT網絡進行了理論分析，并建立了一個用于量化IoBT的數據分發和網絡參數優化框架。該研究提出了在C2網絡邊緣的IoBT進行高效數據分發的方案，并利用其能力實現C2敏捷性。借助DTN和ICN網絡范式以及SDN的編排能力實現了通信系統應對斷連和延遲的韌性能力，從而實現了態勢感知能力。
DTN范式解決了IoBT面臨的一些挑戰，如往返時間（RTT）長、帶寬有限、長時間間隔內可能出現的鏈路中斷以及間歇性連接。DTN節點采用存儲-攜帶-轉發路由解決這些問題。有研究提出將DTN與SDN結合起來為IoBT提供韌性。
雖然DTN有能力應對鏈路中斷相關挑戰，但還需要一種更為高效的信息分發機制，而此時ICN可以發揮關鍵作用。ICN將采用“發布-訂閱”互聯網路由范式、以?xún)?nèi)容為中心組網（CCN）、“移動性?xún)?yōu)先”以及命名數據組網（NDN）等設計概念來實現。這些設計還將支持間歇性連接，可以透明方式實現存儲組網（storage ）。
此外還有研究使用ICN和SDN來提高IoBT中的C2敏捷性。該研究使用Ryu控制器（作為SDN控制器）和建立節點優先級，并將ICN“孤島”連接到IP基礎設施。IoBT的三個關鍵性能指標是送達率、延遲和帶寬利用——所有這些指標都是用于衡量三種不同類型信息的分發效能，即藍軍數據、傳感器數據和文檔數據。ICN為每一類數據提供路由、緩存、移動性和安全機制。
SDN能夠促進DTN和ICN能力的發揮，其所具有的靈活性非常適合戰場網絡，并推動節點交互和協助利用邊緣計算資源處理鄰近的數據。一項關于SDN軍事應用的研究對SDN應用領域（聯盟、軍事、關鍵任務、戰術等）、作用（架構、評估、服務、控制系統等）、范圍以及安全性進行了研究。
安全性也是IoBT實現必須要應對的一個問題。由于計算系統功率、數據存儲和電池資源受限，戰場網絡很容易受到攻擊。此外，由于戰場網絡通常靠近敵人，這就為敵人破壞、濫用繳獲的資產或信息竊取創造了機會，并阻礙了情報收集工作。有研究采用了一種認證方法，它利用基于區塊鏈的物理不可克隆函數（PUF）解決上述一些問題，并避免了單點故障（SPoF）。研究人員提出了通過可信執行環境（TEE）實現硬件安全，使PUF更加安全。此外，該項研究還展示了仲裁器PUF架構的優勢。與多個備選方案相比，該架構具有更高穩定性和應對機器學習攻擊的韌性。
本文旨在通過在IoBT中采用分層安全方法來強化上述研究中建立的安全機制，并利用SDN、ICN和DTN，以解決應用面、北向通信、控制面、南向通信以及數據面中的安全漏洞。
安全指揮控制系統
本文提出了一種旨在優化IoBT通信指標（如延遲和信道帶寬）的C2系統架構，并將解決通信間歇和故障節點問題，以及應對拓?fù)浣Y(jié)構變化。此外，該系統還為網絡提供了網絡安全機制。
該框架使用SDN進行網絡編排。其可編程性用于為給定作戰環境定義最佳網絡解決方案并利用其靈活根據特定情況對其進行修改。此概念基于三個域：應用、網絡（編排）和安全性，如圖1所示。
圖1高層架構
應用域由支持SDN感知應用或傳統應用組成，這些應用具有不同的QoS和安全性要求。SDN感知應用與SDN控制器進行通信，更改節點層級并建立對數據流優先級的控制，而傳統應用只是通過網絡發送數據。在圖1中，傳統應用使用IP協議棧提供的服務，而SDN感知應用則通過控制器利用差異化SDN服務。
編排域由每輛車上安裝的開放網絡操作系統（ONOS）控制器組成。每個SDN控制器都能夠以對等模式與其他控制器通信，但指揮車是具有全局、多網絡視圖的網絡編排器，而其他車輛上的控制器則是守護進程。對ONOS進行編程，優化數據流，并為同時傳輸?shù)腎P、NDN和DTN數據包創建不同的網絡切片。NDN和DTN服務采用由SDN控制器定義并以P4語言實施的路由策略。在與控制器連接斷開的情況下，節點將繼續向具有最新配置的交換機發送數據。
安全域?qū)⑸疃确烙拍钬灤┢渌颉Ｉ疃确烙拍钅軌蚍乐挂粋€(gè)域內的漏洞影響另一個域。如圖1所示，用戶通過進行認證實現對系統的訪問，以便與網絡中的遠程對等節點同步，同時ONOS和應用程序之間的通信被加密，作為保護應用域的一種手段。在編排域中，所有對網絡的訪問都是通過物理不可克隆函數（PUF）生成的密鑰實現，而交換機處的流控制（由控制器管理）防止非授權請求被發送到接收者，這是保護編排域的一種方式。最后一種技術使用以太坊區塊鏈保護網絡中的組間通信，并通過預測惡意活動破壞或威脅風險避免單點故障（SPoF）。
3.1
應用域
C2應用程序的主要作用是幫助指揮官管理其人員和可用資源，以便能夠執行上級分派的任務，包括組織、協調和指揮部隊。本文中使用的C2應用程序的用戶接口包括兩個關鍵模塊：作戰規劃和作戰監控。這兩個模塊都使用地理信息系統（GIS）引擎和興趣視圖模塊（數據驅動服務），在網絡架構頂層運行。
3.2
編排域
C2應用程序和SDN控制器在車輛上工作。ONOS用作SDN控制器，并通過REST API連接到C2應用程序，如圖2所示。它為在其他節點中使用Stratum操作系統的交換機部署用P4語言編寫的“流水線”（，一條流水線表示一組完整的數據處理流程）。與使用固定功能的不同，P4程序只激活資源受限節點中真正需要的功能。

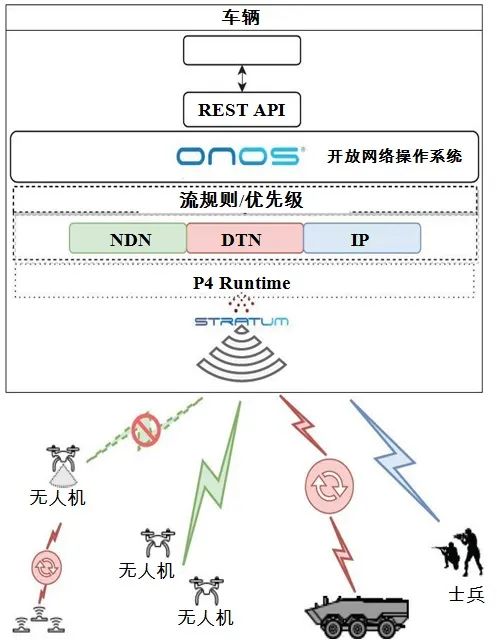

圖2網絡編排服務
ONOS為DTN、NDN和IP協議棧建立了數據流規則和優先級。即使在節點失去與其控制器連接的情況下，由P4實現的仍然繼續工作，使用最后接收的規則，維持?jǐn)?shù)據面工作。一旦重新連接，如果控制器更改了規則，它將被更新。例如，超出其控制器范圍的節點繼續以當前優先級轉發NDN數據包，直到它們進入控制器通信范圍以接收更新優先級。
無人機和車輛之間的通信依賴NDN進行內容傳輸，即分發有關威脅目標的戰術信息，而無人值守地面?zhèn)鞲衅髟跓o(wú)人機在附近飛行時使用DTN進行通信。徒步士兵和車輛之間的語音通信利用IP協議棧，因?yàn)檫@種情況不適合NDN或DTN，并且需要端到端節點實時連接。
1） 網絡抽象服務：應用程序數據可以通過ONOS REST API使用JSON格式進行交換。JSON是一種對于人類和機器都易于讀取的語言。API具有網絡設備信息和管理能力。
2） 網絡切片和流優化：在此項研究中，ONOS將被編程，根據每個數據源的不同規則對數據流進行分類。NDN、DTN和IP信息流將擁有一種由P4語言定義的特殊。這種安裝在ONOS中，并通過部署到交換機或接入點（AP）。這一機制允許建立具有不同優先級的“孤島”網絡。
數據流通過以JSON格式編寫的流規則進行優先級排序，JSON格式是ONOS中可用的REST API之一。當結合使用時，這些規則集實現了不同的轉發策略，而策略的選擇則是基于對每個數據流施加的具體動作。這可以確保數據流可以根據網絡情況進行優化，并滿足操作需求，從而相應確定優先級。
3） 多控制器管理：每輛車都配備有一個嵌入式SDN控制器，與附近車輛共享數據，形成一個集群。網絡設備管理使用一種最優化的復制技術，輔以后臺Gossip協議，以確保ONOS提供的一致性，在不可用的情況下，ONOS還負責領導者選舉算法。當車輛彼此接近時，孤立節點可以形成新的集群或者加入現有集群。
4） 數據轉發：此項工作使用P4語言對數據面進行編程，并定義了一個處理。NDN、IP或DTN適用于每種數據類型。這樣就可以實現三種不同范式在同一個基礎設施上協同工作。
●IP數據流：當需要實時端到端節點通信時使用，如士兵之間以及車輛和士兵之間的VoIP通信，具有最高優先級。
●DTN數據流：用于預期節點斷開的情況，如車輛間同步（即其他控制器），以及當無人機接近分布在戰場上的無線傳感器節點時。
●NDN數據流：用于IoBT的數據分發。來自監視設備的無人機數據，以及士兵產生的數據，如文本、照片和視頻。
3.3
安全域
如圖1和圖3所示，在三個級別上實現安全性，并且以如下順序方式建立安全屏障：
圖3安全機制（網絡軟件級）
1） 硬件級：如果設備被敵方繳獲，要防止信息被竊取或篡改。安全切片將最重要數據存儲在由可信軟件處理的地方。創建了兩種不同環境：可信執行環境（TEE），由硬件組件處理敏感資產并且僅可由可信軟件訪問（私鑰存儲在此環境，如圖1左中/底部表示）；以及通用執行環境（REE），這是一個不可靠區域，其余的硬件組件只能被不可信軟件訪問。對該區域的任何訪問都可能危及可信軟件安全。
2） 網絡軟件級：保護控制面、南向通信和數據面，以及防止對IoBT的未授權訪問。由于其攻擊面較大，所以采用了三種技術：Euclid、物理不可克隆函數（PUF）和以太坊區塊鏈。
Euclid使用定制“計數草圖”（count sketch）算法來進行計算機密集型數學計算，以防止來自交換機的直接分布式拒絕服務攻擊（DDoS）和泛洪攻擊，防止它們破壞數據面和控制面，如圖1（中間右側）所示。
利用兩種PUF架構進行節點認證，并防止對南向通信的攻擊或?qū)W(wǎng)絡的未授權訪問：a）使用仲裁器PUF的雙向驗證，適用于高端節點；b）使用環形振蕩器PUF對低端設備（如無人值守地面?zhèn)鞲衅鳎┻M(jìn)行單向驗證。
最后一種技術（如圖3所示）與前一種技術密切相關，它使用以太坊區塊鏈來保護組間通信。選擇區塊鏈（尤其是以太坊）的原因包括：a）網絡認證方案可以通過智能合約完成；b）權益證明（Proof-of-Stake，PoS）支持以更少資源實現每秒更高數量交易；c）區塊鏈所具有的不可篡改性能夠防止數據被篡改；d）區塊鏈本身所固有的去中心化有利于提高系統可用性，同時避免了單點故障問題。由于以太坊區塊鏈?zhǔn)撬接袇^(qū)塊鏈，只有具有更大計算能力和能量資源的節點才是是驗證者，所以針對PoS的攻擊并不十分奏效。
研究人員在一項研究中創建了多個網絡組，并通過建立可信ID（組ID）來解決此問題，注冊信息（ ）通過智能合約存儲在區塊鏈中。在出現攻擊或長時間通信的情況下，一個組中的節點可以加入其他組，只要它們?cè)趨^(qū)塊鏈數據庫中注冊，這樣就可以建立組間通信。
3） 應用軟件級：訪問應用程序需要進行本地認證，而應用程序?qū)⑼ㄟ^(guò)訪問控制器/網絡（圖1-左上角）。在控制器中，流規則在交換機中實現（圖1中間偏右）。該安全層避免了針對應用和北向通信（應用和控制器之間）的攻擊。這種攻擊旨在檢測訪問控制和應用程序隔離中的漏洞，要么允許非授權個人訪問信息，要么將不一致的流規則發送給控制器。通過網絡認證協議進行的認證將生成票證，允許本地應用程序訪問網絡中的其他節點并與之同步。即使與服務器斷開連接，與范圍內其他節點的同步也會保持，前提是票證生效。如果票證過期，而服務器仍在范圍之外，則用戶仍以離線模式使用本地應用程序。
北向通信攻擊的目標是控制器和應用程序之間的弱認證或不存在認證，會導致欺騙攻擊。為了緩解此問題，ONOS REST API（圖1中間位置）使用HTTPS協議保護應用程序和控制器之間的身份驗證。此外，在交換機中實現的流規則防止非授權應用向ONOS發送指令。
結語
本文提出了一種基于SDN、ICN和DTN的網絡系統，以應對當前C2敏捷性所面臨的挑戰。具體而言，開放網絡操作系統（ONOS）/Stratum操作系統的靈活性及其通過P4語言實現的可編程性提供了一種適用于IoBT的新型軍事網絡設計。此外，將先進網絡安全機制嵌入系統的所有層中，從而保護網絡免受最常見的攻擊。該方案支持差異化服務（由基于SDN的C2應用使用）。此項目是為計算和能量資源有限設備設計的，而這也是IoBT的一個特點。仿真結果比較令人滿意，但未來工作應更詳細研究更重要的因素，以獲得SDN感知C2應用并改進對網絡編排服務的使用，包括每種部署的IoBT節點的移動性模型，以及所有規劃的安全機制及其網絡指標成本之間的權衡。
進程切換的五部曲：用戶級和內核級上下文切換的原理
學習了操作系統的基本原理和調度的相關知識，開始學習進程的上下文切換，本章主要要了解一下內容：
用戶級線程上下文切換
上文線程的基本概念中，我們討論了何為多線程，而線程又分用戶級線程和內核級線程，這節我們先來討論一下何為用戶級線程以及用戶級線程的底層原理。用戶級線程的切換是由我們用戶來主動控制的，現在我們假設有線程1和線程2兩個線程(圖中紅色的數字為內存的地址)
線程1中有A()和B()兩個函數，執行流程為A()函數調用B()函數，B()函數執行完畢后返回到地址為104的語句繼續往下執行
線程2中有C()和D()兩個函數，執行流程為C()函數調用D()函數，D()函數執行完畢后返回到地址為304的語句繼續往下執行

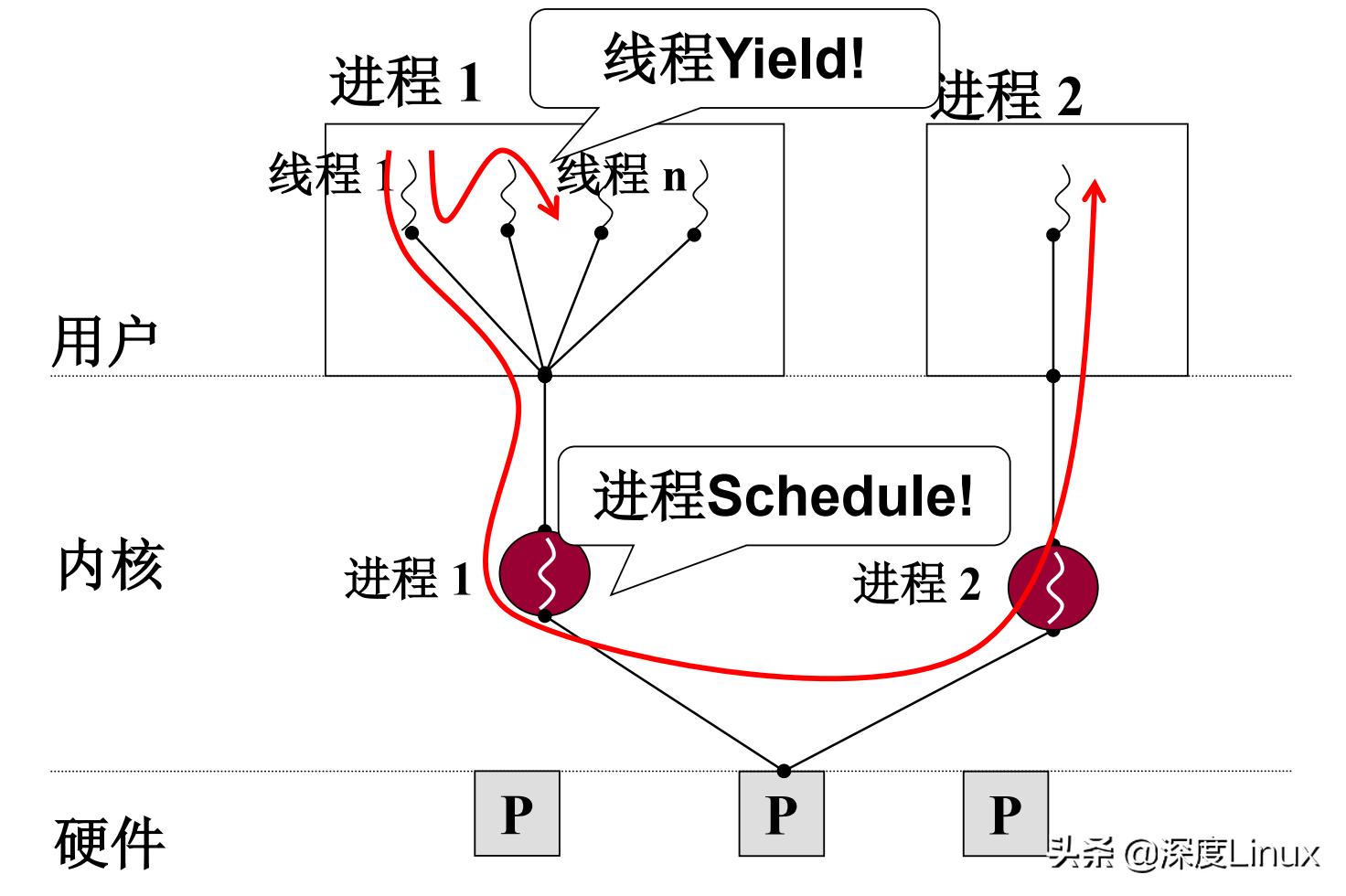

那么圖中還有一個Yield()函數到底是什么東西呢，簡單來說它就是我們用戶主動來控制線程切換的一個函數，在線程1中調用Yield()函數，此時會切換到線程2，在線程2中調用了Yield()函數，此時又會回到線程1繼續執行。因此，執行流程為下圖所示。
現在我們更加深入地去剖析整個切換過程到底發生了什么有趣的事，按照我們傳統的方式:

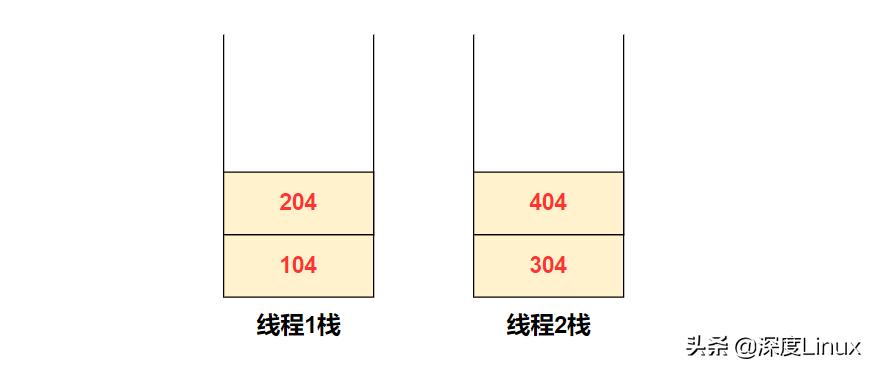

此時根據調用關系，那么當從D退出的時候，應該是從404返回，而不能回到104地方執行，出錯的原因是因?yàn)閮蓚€(gè)線程共用了一個棧，導致線程間切換和內部運行出現了問題，因此可以用兩個解決該問題，即為每個線程分配一個獨立的棧。還是上面的例子，線程1和線程2分別有自己獨有的棧，各種的棧地址放在各自線程的TCB中，其流程如下:
更多Linux內核視頻教程文檔資料免費領取后臺私信【內核】自行獲取。
當線程2執行Yield函數后，全局的棧指示變量會執行線程1的棧，此時執行出棧的操作，出的時線程1的棧，彈出204，轉向204的地方執行，接著B(niǎo)調用完畢后，繼續執行線程1的棧，此時就完美的額解決了一個棧導致的混亂問題。由此可見，用戶級線程是基于在用戶態分別創建一套維護的用戶棧來實現進程間的切換，其特點如下：
但是其缺點也很明顯，對于多核的CPU，同一進程中的多個線程并不能真正的并發和并行，如果進程中的某個線程進入內核并阻塞，進程中的其它的線程將無法得到執行，例如若內核進程需要等待網卡IO，需要較長時間而導致進程阻塞，用戶態的多線程將沒有任何作用。
內核級線程上下文切換
現在操作系統都是多核，為了充分發揮操作系統的并行能力，所以就使用一個用戶線程映射到一個內核級線程，也就是說一個用戶線程就要?jiǎng)?chuàng)建一個內核級線程，隨之而導致的時內核級線程的開銷增大，所以系統中會限制線程數量，對于目前的windows/linux等操作系統均采用這種模型。
我們還是以實際的例子來說明，操作系統是如何完成內核級線程的上下文切換的原理，每個用戶級線程即需要一個棧，而內核級線程需要一套棧即兩個棧：用戶棧 + 內核棧，仍然是之前A，B，C的例子

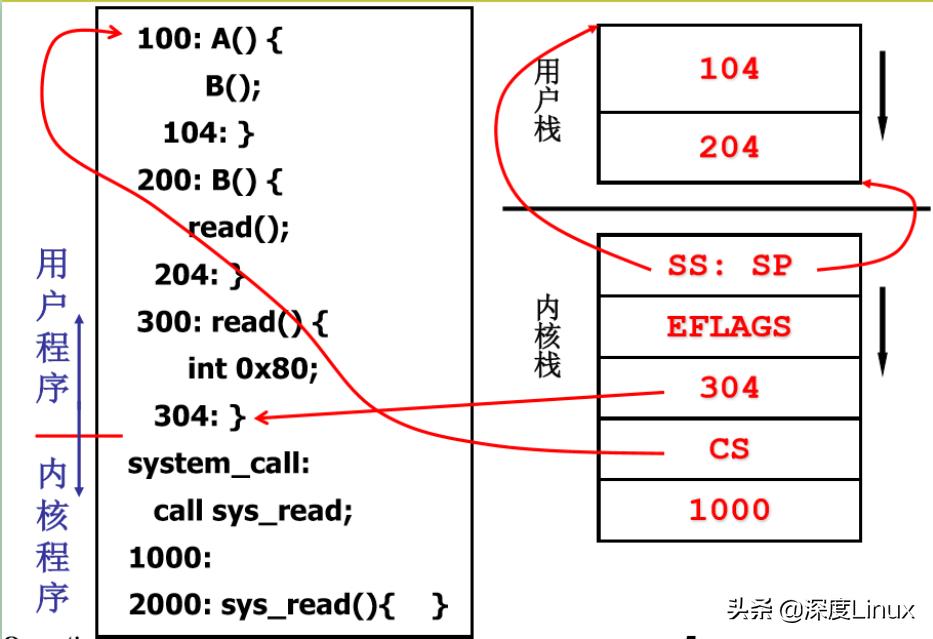

線程1，A函數調用B，首先此時要將104的地址壓入線程1的棧，此時104進入用戶棧，對于B函數，會調用到read接口，此時再將204入棧，由于read接口是一個系統調用，此時要立刻用戶空間進入到內核態。
進入到內核態的時候，就需要保存此時用戶空間的狀態，以便返回的用戶空間時使用，首先會將棧段寄存器SS(存放段地址，基地址)和棧指針SP(寄存器存放偏移地址)，同時將此時標志寄存器(EFLAGS)進內核的棧，然后將此時的用戶態用戶運行到那里，包括此時運行的PC和下一條指令，頁就是PC(304)，CS，IP

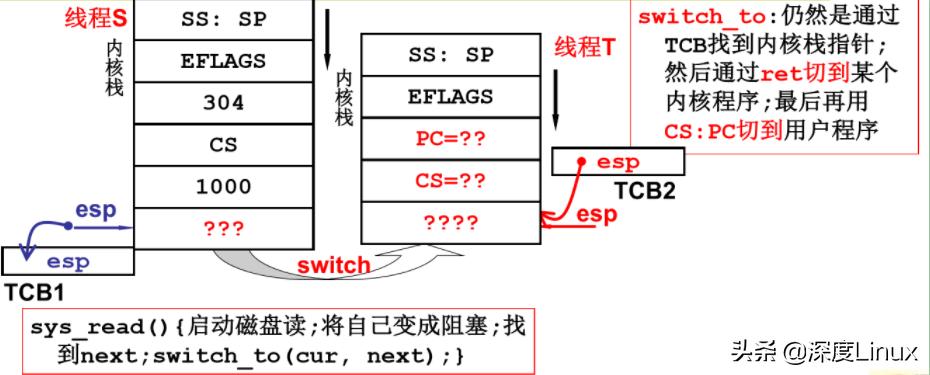

然后就執行就進入內核態，啟動磁盤讀，將自己變成阻塞狀態，然后進程切換到另外一個進程運行，內核線程調度使用() ，并切換棧

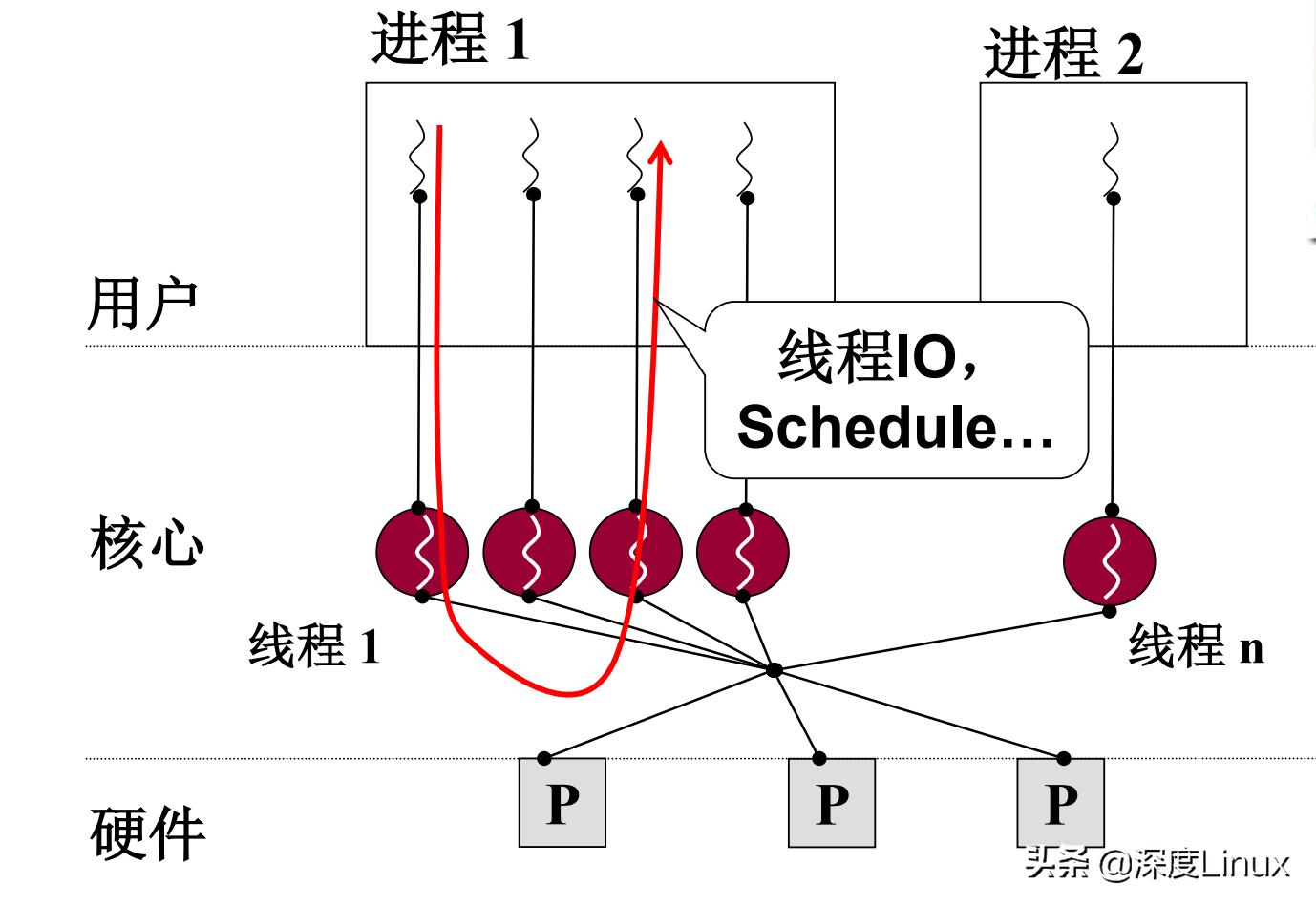

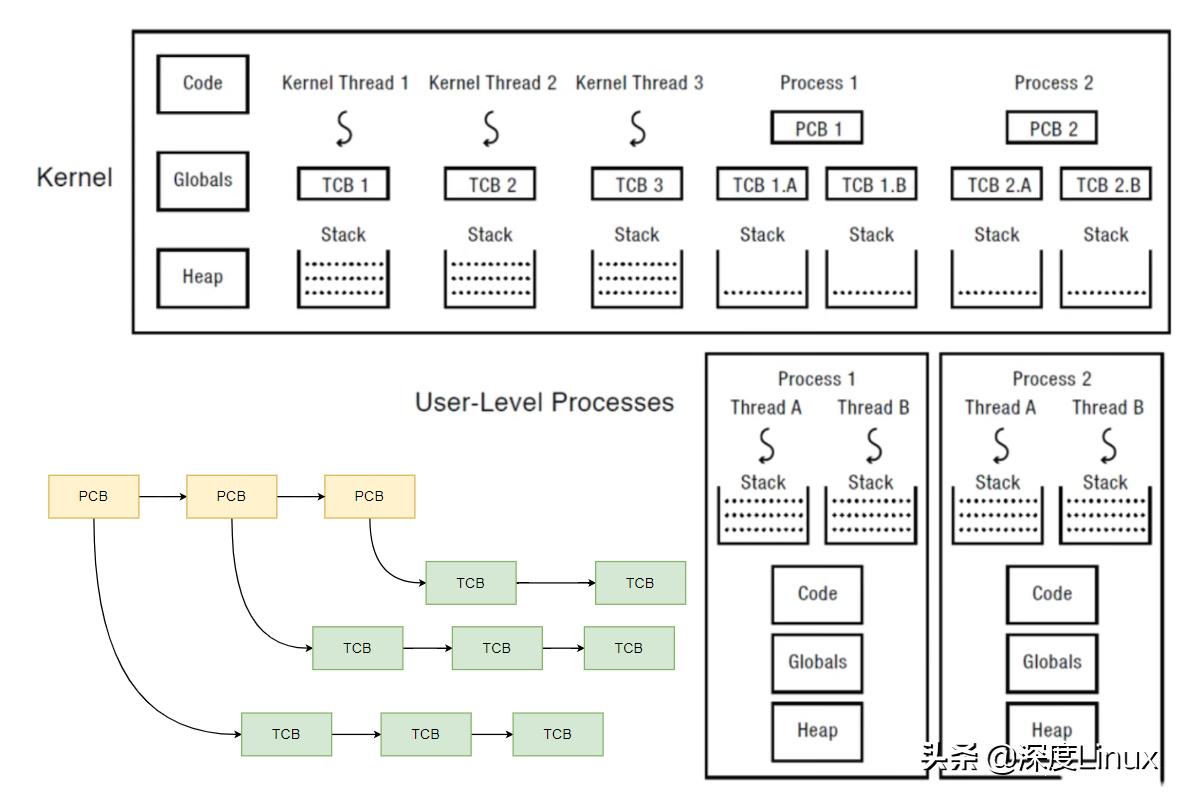

對于整個過程可以理解為如下圖所示：
所以對于內核級線程，分為用戶態和內核態，例如process 1，用戶進程中有線程A和線程B，它們共享進程的內存空間，分別有自己的用戶棧，用于存放自己的調用過程，同時在內核空間，有屬于自己的PCB，但是對于每一個進程有一個內核棧
進程切換的時機

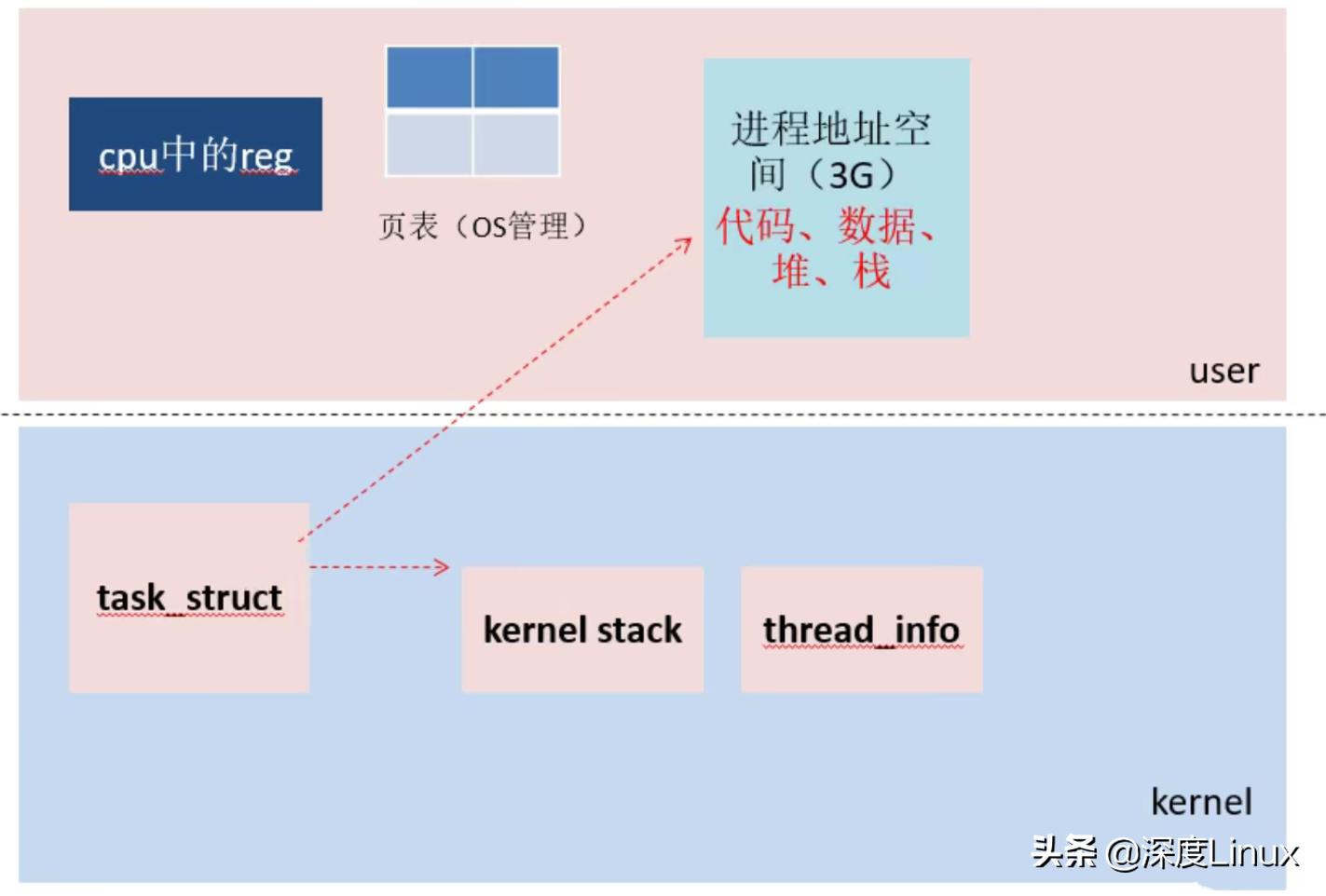

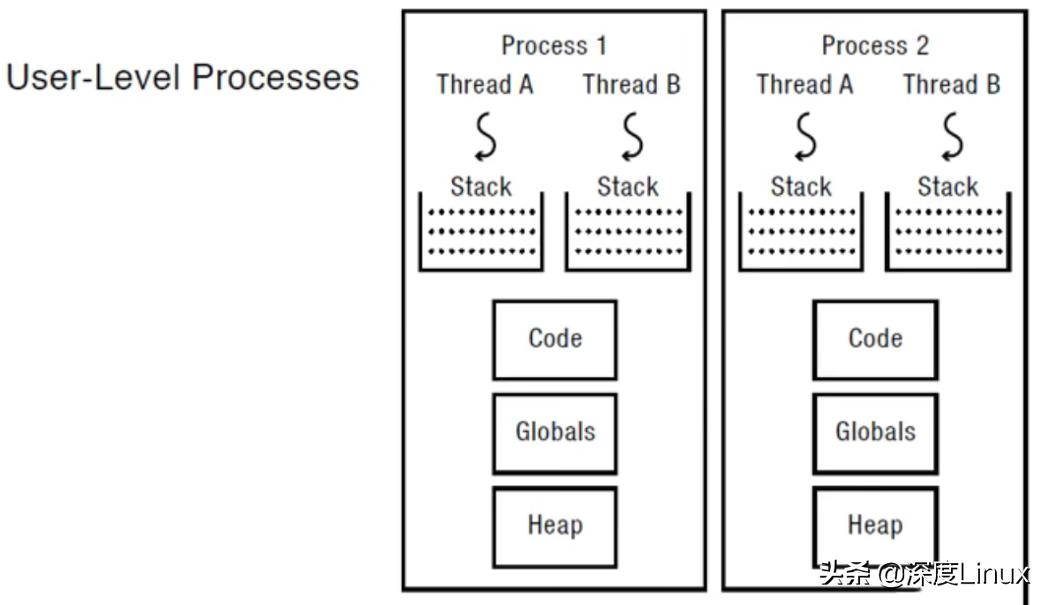

對于一個進程由哪些部分組成呢？主要包括用戶空間和內核空間，如下圖所示：
這個在linux進程管理章節中已經有詳細介紹，要想進行進程的切換，那么OS必須首先獲得控制權，其主要在以下情況下得到控制權
進程切換
基于內核棧實現進程切換的基本思路:
1， 當進程由用戶態進入內核態時，主要是通過系統調用或者中斷，會引起堆棧切換，用戶信息會被壓入到內核棧中，包括此時的用戶的棧指針，PC和程序狀態保存在內核棧中
2， 當進入到內核后，此時由于某些原因，由于該進程需要讀取磁盤或者網絡等信息，變成阻塞狀態，或者時間片用完，此時需要讓出CPU，重新引起調度時，操作系統會找到一個新的進程的PCB，并完成新進程PCB的切換
3， 當完成新進程的切換時，內核也完成了內核棧的切換，那么當中斷返回時，執行IRET，彈出的就是新進程的EIP，從而跳轉到新進程的用戶指令進行執行。
這個切換的核心就是構建出內核棧的樣子，要在適當?shù)牡胤綁喝霔＃m當?shù)牡胤椒祷氐刂罚⒏鶕?jù)內核棧的樣子，編寫相應的匯編代碼，完成內核堆棧的入棧和出站操作，以便保證順利完成進程切換。
4.1 中斷入口

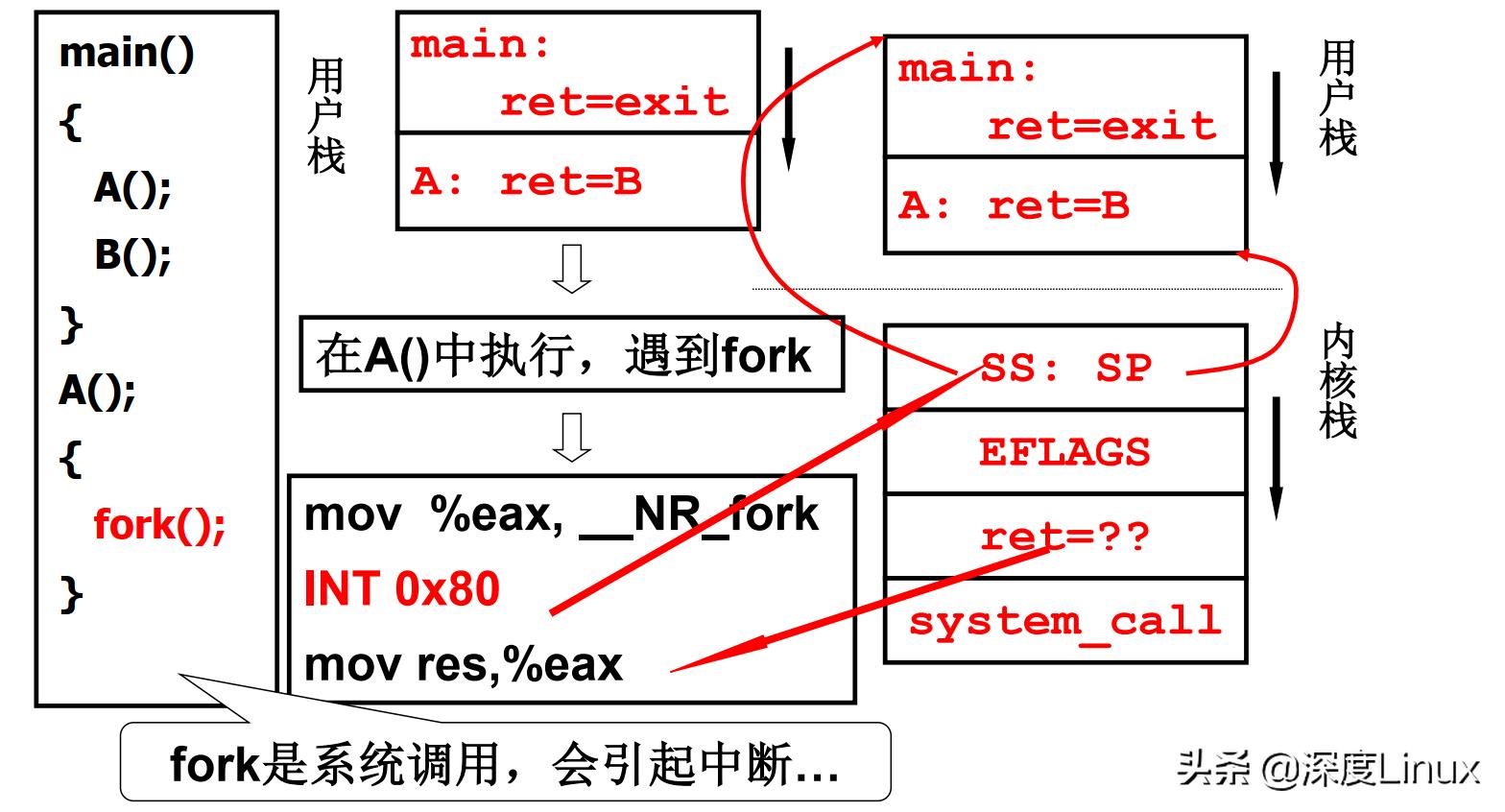

操作系統負責進程的調度和切換，所以進程的切換一定是內核中發生，而用戶程序是運行在內核態，所以就需要使用系統調用進入到內核態。主要的偽代碼如下：
push ds;
mov ds, 內核段號
system_call 4.2 中斷處理

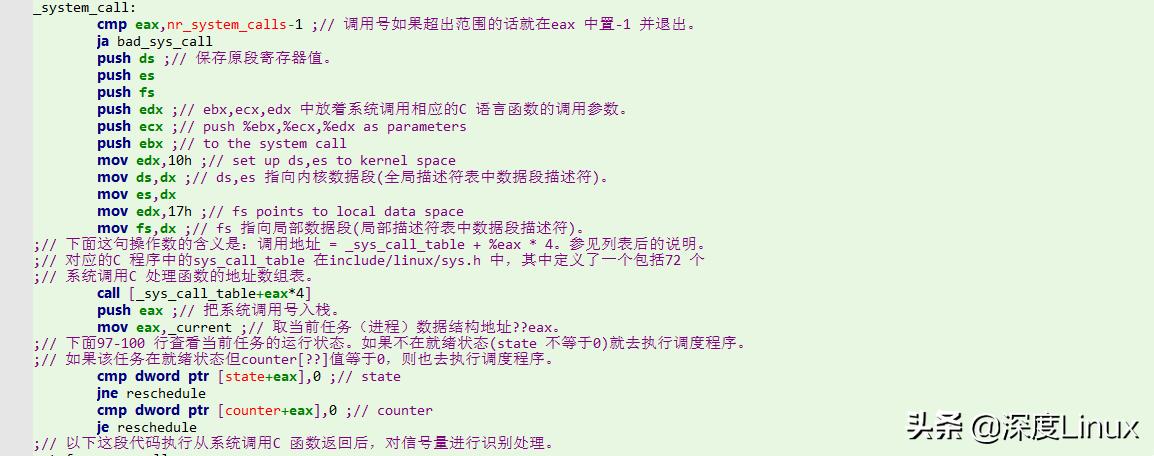

用戶態進入內核態，要發生堆棧的切換，系統調用的核心指令對于X86來說是指令int 0x80，這個系統調用中斷。 當執行int 0x80 這條語句時由用戶態進入內核態時，CPU會自動按照***SS、ESP、EFLAGS、CS、EIP***的順序，將這幾個寄存器的值壓入到內核棧中，由于執行int 0x80時還未進入內核，所以壓入內核棧的這五個寄存器的值是用戶態時的值，其中***EIP*為int 0x80的下一條語句 "=a" (__res)，這條語句的含義是將eax所代表的寄存器的值放入到_res變量中。所以當應用程序在內核中返回時，會繼續執行 “=a” (__res) 這條語句。**這個過程完成了進程切換中的第一步，通過在內核棧中壓入用戶棧的ss、esp建立了用戶棧和內核棧的聯系，形象點說，即在用戶棧和內核棧之間拉了一條線，形成了一套棧。
在中執行完相應的系統調用后，又將函數的返回值eax壓棧。若引起調度，則跳轉執行。否則則執行。
在執行前將壓棧，因?yàn)槭莄函數，所以在c函數末尾的}，相當于ret指令，將會彈出作為返回地址，跳轉到執行。 總之，在系統調用結束后，將要中斷返回前，內核棧主要是SS：SP指向用戶棧，EFLAGS標志寄存器，返回地址EIP，還有一些其他的other :EAX,EBX等，如下圖所示
4.3 找到當前進程的PCB和新進程的PCB
當前進程的PCB 當前進程的PCB是用一個全局變量current指向的*(在sched.c中定義)* ，所以current即指向當前進程的PCB，pnext就指向下個進程的PCB。 在()*函數中，當調用函數*(pent, _LDT(next))*時，會依次將返回地址**}***、參數2 ***_LDT(next)***、參數1 *pnext**壓棧。當執行**的返回指令ret時，就回彈出()函數的}執行*()*函數的返回指令
4.4
對于中，表示要取出表示下一個進程的PCB參數，并與當前的current做一個比較，如果是當前的current，則什么也不做；如果不等于當前的curret，則開始進程切換，以次完成PCB的切換，內核棧的切換等
在.c中定義struct *tss=&(.task.tss)這樣一個全局變量，即0號進程的tss，所有進程都共用這個tss，任務切換時不再發生變化。 雖然所有進程共用一個tss，但不同進程的內核棧是不同的，所以在每次進程切換時，需要更新tss中esp0的值，讓它指向新的進程的內核棧，并且要指向新的進程的內核棧的棧底，即要保證此時的內核棧是個空棧，幀指針和棧指針都指向內核棧的棧底。
4.5 中斷出口
PC的切換對于被切換出去的進程，當再次被調度的時，根據切換出去的進程的內核棧的樣子，的最后一句指令ret會彈出后面的指令，作為返回地址繼續執行，將彈出作為返回地址，在中繼續進行一些處理，最后執行iret指令，進行終端返回，將彈出原來用戶進程被中斷的地方作為返回地址，繼續被中斷處執行。
5. 總結

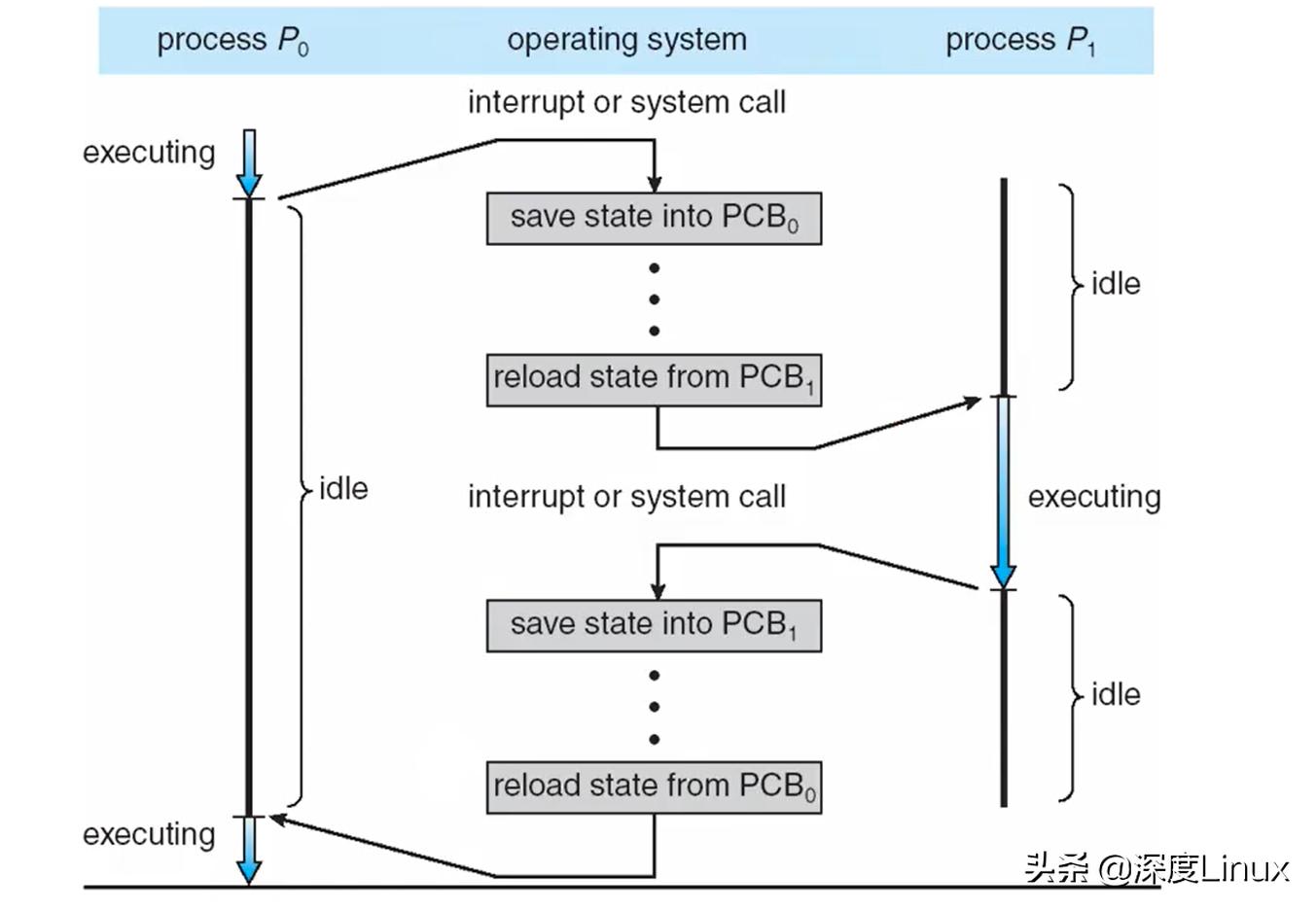

對于進程切換不同于我們熟知的“模式切換”，模式切換，CPU還是在同一進程中運行或者中斷上下文；而進程切換是CPU轉向另外一個進程執行，進程切換改變當前的進程空間，其主要的工作如下：
保持當前進程的硬件上下文(PC/SP和通用寄存器等)，對于linux系統而言，其硬件上下文大部分都保存在struct thread中，但通用寄存器等都保存在內核棧中

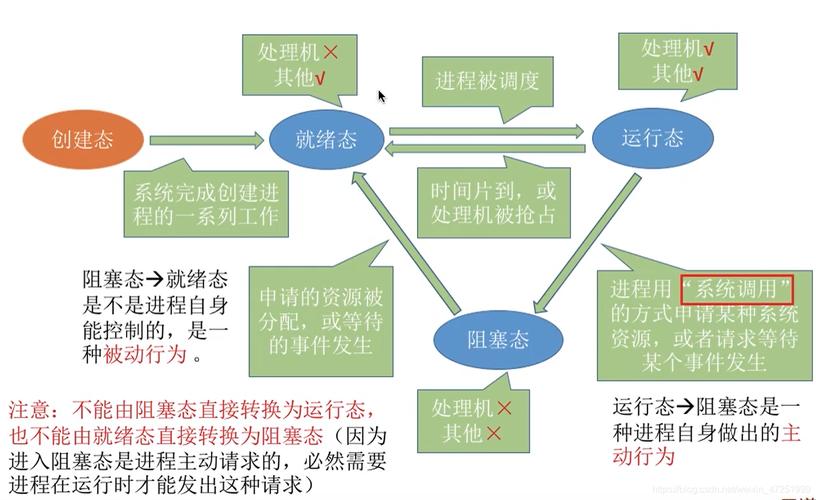

修改當前進程的PCB，比如將其狀態由運行態修改為就緒或者等待態，并將該進程PCB加入到相關隊列中
調度另外一個進程，修改被調度進程的PCB，并將其狀態修改為運行
將“當前進程"的管理數據改為調度進程的存儲數據，如頁表，TLB，同時恢復新進程的硬件上下文，讓PC執行新進程的代碼
