1、中值濾波概述
中值濾波是基于排序統計理論的一種能有效抑制噪聲的非線性信號平滑處理技術，它將每一像素點的灰度值設置為該點某鄰域窗口內的所有像素點灰度值的中值。
中值濾波的基本原理是把數字圖像或數字序列中一點的值用該點的一個鄰域中各點值的中值代替，讓周圍的像素值接近的真實值，從而消除孤立的噪聲點。方法是用某種結構的二維滑動模板，將板內像素按照像素值的大小進行排序，生成單調上升(或下降)的為二維數據序列。二維中值濾波輸出為g(x,y)=med{f(x-k,y-l),(k,l∈W)} ，其中，f(x,y)，g(x,y)分別為原始圖像和處理后圖像。W為二維模板，通常為3*3，5*5區域，也可以是不同的的形狀，如線狀，圓形，十字形，圓環形等。
2、中值濾波算法原理
中值濾波數學實現：對一個數字信號序列xj(-∞
在實際應用中，隨著所選用窗口長度的增加，濾波的計算量將會迅速增加。因此，尋求中值濾波的快速算法，是中值濾波理論的一個重要研究內容。
中值濾波的快速算法，一般采用下述三種方式：
①直方圖數據修正法；
②樣本值二進制表示邏輯判斷法；
③數字和模擬的選擇網絡法。
對中值濾波的理論研究，還集中于統計特性分析和根序列的描述方面。當一個信號序列經一特定窗口長度的中值濾波反復處理后，它會收斂于某一個不再變化的序列，這個序列稱為中值濾波的根序列。根序列是描述中值濾波特性的一個重要概念。通過對根序列結構的研究，可以確定原信號序列中c語言實現圖像處理，哪些成分可以經中值濾波后保留下來，哪些成分將被抑制。這對確定中值濾波器的窗口長度c語言實現圖像處理，提供了重要依據。用VLSI實現的中值濾波器芯片，可供實時處理中應用。
3、中值濾波算法流程
4、中值濾波應用及優勢
中值濾波法對消除椒鹽噪聲非常有效，在光學測量條紋圖象的相位分析處理方法中有特殊作用，但在條紋中心分析方法中作用不大.
中值濾波在圖像處理中,常用于保護邊緣信息,是經典的平滑噪聲的方法。
5、中值濾波代碼實現
// .cpp : 定義控制臺應用程序的入口點。
//
#
#
#
#
#
#
# ".h"
//原圖象的寬度和高度
# width 352
# higth 288
int lvbo( char D[9])
{
int temp;
int i,j;
for(i=0;i
{
for(j=0;j
{
if(D[i]>D[j+1])
{
temp=D[i];
D[i]=D[j+1];
D[j+1]=temp;
}
}
}
D[4];
}
void main()
{
FILE *fp,*newfp;
int i,j;
if(!(fp=fopen("fmh1.bmp","rb")))
{
("Open file %s error!n","k.bmp");
;
}
if(!(newfp=fopen("fmout.bmp","wb")))
{
("Open file %s error!n",".bmp");
;
}
char [54+1024];//定義原圖像頭緩沖區
fread(,1,54+1024,fp);//讀取文件頭54個字節
long =width*higth;//圖像的總象素個數
char [higth][width]; //用于存儲原圖數據的數組
char [higth][width]; //用于存儲原圖數據的數組
fread(&[0][0], ( char),, fp);//從原圖讀入數據
for(i=0;i
{
for(j=0;j
{
[i][j]=[i][j];
}
}
char D[9]; //定義選取框
for(i=1;i
{
for(j=1;j
{
D[0]=[i-1][j+1];
D[1]=[i][j+1];
D[2]=[i+1][j+1];
D[3]=[i-1][j];
D[4]=[i][j];
D[5]=[i+1][j];
D[6]=[i-1][j-1];
D[7]=[i][j-1];
D[8]=[i+1][j-1];
[i][j]=lvbo(D);
}
}
(,( char),54+1024,newfp);
(,( char),,newfp);
(newfp);
(fp);
;
}

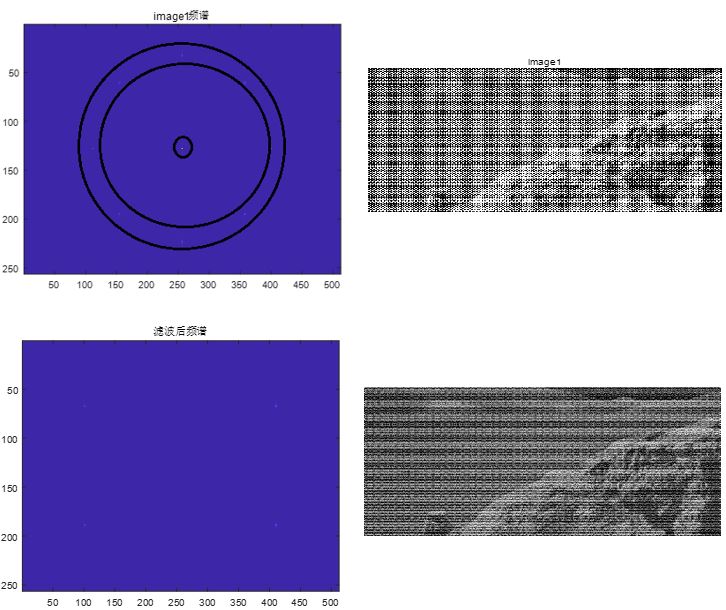

經過中值濾波處理后的對比圖片：
