1、設備簡介
本設備構件用于MCGS操作和讀寫西門子 系列PLC設備的各種寄存器的數據或狀態。本構件使用西門子CP443-1以太網通訊模塊將S7400系列PLC連接入以太網中，方便快速的和PLC通訊(本設備構件也同時支持通過CP343-1 IT以太網通訊模塊和S7300系列CPU單元通訊，本幫助文檔以單元和CP443-1為例介紹設備構件的設置和使用過程，CP343-1 IT及S7300系列設置過程和下面的描述類似)。
支持的S7-400 CPU類型：、-2、、-2、-1、-2、-3、-1/2/3、-4、-4H。
2、硬件連線
將CP443-1提供兩個網絡連接界面，TP界面和AUI/ITP界面，一般情況下使用TP 8針RJ45母頭連接口，用網絡對調線將其和上位機網卡連接起來就完成了CP443-1硬件接線工作。

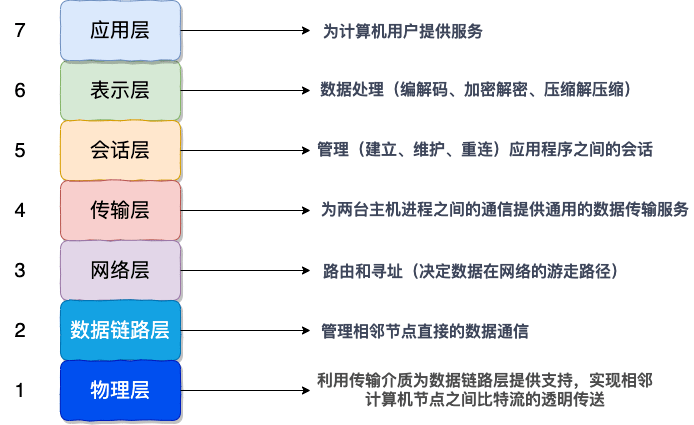

西門子CP443-1以太網通訊模塊支持標準的TCP/IP協議，只要將其連入以太網中，其他以太網上的結點就可以通過TCP/IP協議訪問這一臺連接了CP443-1的S7400 PLC。
3、使用前的準備
在使用CP443-1以太網通訊模塊和進行通訊之前需要對您使用的系統用STEP 7進行正確的硬件組態。還需要對CP443-1模塊進行簡單的通訊參數
設置。
1， 您安裝的STEP 7必須是V5.1+ Pack2或更高版本，如下圖：
2， 確認您已經安裝IE S7和IE PG（這兩個組件可以從 光盤里安裝， 光盤可以從西門子公司獲得），如下圖：
3， 打開 控制面板-> Set PG/PC 圖標，確認在 列表中可以找到和您的網卡設備名對應的TCP/IP連接項。
4、硬件組態
根據您的系統具有的不中不同的功能模塊配置，利用STEP 7對系統進行正確的硬件組態，下面以筆者的系統為例，對硬件組態的過程進行簡單的介紹。
筆者系統：
機架：Rack UR2 -1JA01-0AA0
電源模塊：PS 407 10A 407-0KA01-0AA0
CPU模塊：CPU 412-2 412-2XG00-0AB0
以太網通訊模塊：CP 443-1 443-1EX11-0XE0
DI模塊（兩個）：DI 32×DC24V 421-1BL01-0AA0
本系統中機架共有九個插槽，電源模塊占用1、2兩個插槽，CPU模塊占用3號插槽，兩個DI模塊分別占用4、5兩個插槽，以太網通訊模塊占用6號插槽。硬件安裝完成后請打開STEP7，按下面的提示按步驟進行：
1，單擊菜單File->New生成一個新工程
鍵入新工程名 ，單擊 OK
此時STEP7為您新建了一個空工程如下圖，用鼠標右鍵單擊窗口左邊工程樹中工程文件夾，在彈出菜單中選擇 New -> 400 。
在新的 400（1）工程文件夾建立后，雙擊窗口右邊的硬件配置圖標。
2，經過上面步驟1，現在進行硬件組態工具 HW ，選擇窗口左邊設備選擇樹中的 400項并將它展開，下面的文件夾中包含對應的各類功能模塊，下面的工作就是要從這些設備文件夾中選擇和您的系統硬件相匹配的設備進行硬件組態，并最終將組態信息下載到PLC的CPU單元中。
首先對機架進行組態，從設備文件夾RACK-400中選擇和我們的硬件完全匹配的設備（所選設備的具體信息在窗口的左下角顯示）并雙擊加入它。如下圖所示，窗口右邊會出現上下兩個列表，讓我們關注下方較大的列表，列表第一列有9行，代表機架上的Slot1—Slot9。
現在讓我們對電源模塊進行硬件組態，單擊鼠標選中右下方槽號列表中的槽號一所在行，然后從窗口左邊設備樹 400->PS-400-> PS-400中選擇和硬件匹配的設備并雙擊它，設備就會被自動加入窗口右下方的機架槽號列表。
接下來我們對CPU單元進行組態，在找到正確的CPU設備及對應的設備版本后雙擊設備，此時會彈出一個配置 DP的窗口，除非您不想使用MPI方式和PLC進行通訊，而是想使用CPU單元提供的DP口同STEP7進行通訊，否則的話直接單擊 確定 ，將CPU單元添加到右下方的槽號列表中。
接下來把兩個DI模塊添加到機架槽號列表中
最后讓我們添加CP443-1以太網通訊模塊，在添加過程中會彈出一個 CP443-1 設置窗口，這里我們需要對CP443-1模塊進行一些簡單的設置。
單擊 New… 按鈕，會彈出下面所示的窗口用于建立一個新的以太網連接并分派到模塊CP443-1上，直接按 確定 按鈕即可。
接下來對CP443-1模塊的IP地址和子網掩碼進行設置，注意：CP443-1模塊的IP地址必須設置成同上位機處于同一個子網，即四段點分IP表示法中前三段IP要和上位PC機的相同，例如，筆者使用的機器IP：200.200.200.82，則可以將CP443-1模塊IP設定成200.200.200.1—200.200.200.254之間的值，當然，設置的IP不能和網絡中其它機器IP相同，以免通訊沖突。子網掩碼設置為255.255.255.0即可。最后單擊 確定。
此時系統所有的硬件設備組態工作完成，可以單擊菜單 ->Save and 將組態結果保存并編譯。
最后將編譯后的組態信息下載到PLC，因?yàn)樵谙螺d時基于CP443-1的以太網連接還不能使用，一般通過MPI方式將組態信息下載到PLC。
使用MPI方式和PLC通訊又可以分為以下兩種方式：1、使用西門子MPI串口專用電纜通過PC機串口和西門子PLC進行通訊。
2、使用西門子CP 5611卡與PLC進行通訊。下面依次對這兩種通訊方式進行介紹：
方式一：先使用Set PG/PC 工具選擇PC （MPI）項。
單擊…，彈出下面的屬性窗口，傳送速率選擇19.2 Kbps。
設置當前使用的串口，用西門子專用MPI通訊電纜連接CPU單元的MPI通訊口和指定的上位機串口。
單擊…按鈕選擇 PC (MPI)并確認。
單擊 確定。
方式二：先使用Set PG/PC 工具選擇（MPI）項。
單擊 … 傳輸速率選擇 187.5 Kbps，其余參數不用修改。
單擊 … 進入頁點擊 Test鍵可以測試是否正常工作。進入/MPI 頁點擊 Test 鍵可以測試通訊是否暢通。
單擊…按鈕選擇 (MPI)并確認。
單擊 確定。
以上過程順利完成就可以通過MPI方式讓STEP7和PLC進行通訊了。
開始下載組態后，會彈出 窗口讓您選擇目標下載模塊，按默認選擇CPU模塊即可，單擊 OK 確認，之后的下載過程可能還會彈出幾個對話框，一路選擇 OK 確認即可。（注意：下載硬件組態信息會將CPU單元中原來的配置信息覆蓋掉！）
3，經過前面兩個步驟的設置，以太網連接現在應該可以正常使用了，再次使用 Set PG/PC 工具選擇和您本機網卡設備對應的TCP/IP連接，并切換到以太網連接通訊模式。
至此STEP7和PLC可以通過CP443-1建立以太網連接并與CPU模塊進行通訊了。
5、設備構件的使用
注意：如上圖所示，本設備構件為一獨立設備，直接添加即可，不用加掛在任何父設備之下。
設備名稱：可根據需要來對設備進行重新命名，但不能和設備窗口中已有的其它設備構件同名。
最小采集周期：運行時ug西門子程序頭格式是什么，MCGS對設備進行操作的時間周期，單位為毫秒，一般在靜態測量時設為，在快速測量時設為200ms。
TCP/IP通訊延時：MCGS等待應答幀的延時時間，視網絡的情況而定，大多情況可以使用默認值。如果此屬性值過小會導致通訊中斷。
重建TCP/IP連接等待時間（S）：MCGS重建TCP/IP連接的等待時間，以秒為單位。視網絡的情況而定，強烈建議用戶使用默認值。
初始工作狀態：用于設置設備的起始工作狀態，設置為啟動時，在進入MCGS運行環境時，MCGS即自動開始對設備進行操作，設置為停止時，MCGS不對設備進行操作，但可以用MCGS的設備操作函數和策略在MCGS運行環境中啟動或停止設備。
機架號[Rack]：一般情況下都為0，用戶不用修改。
槽號[Slot]：CPU模塊所在的槽號，一般情況下CPU所占的槽號在電源模塊之后，為2或者3號槽。屬性默認值為3，實際使用時應該按實際情況設置。

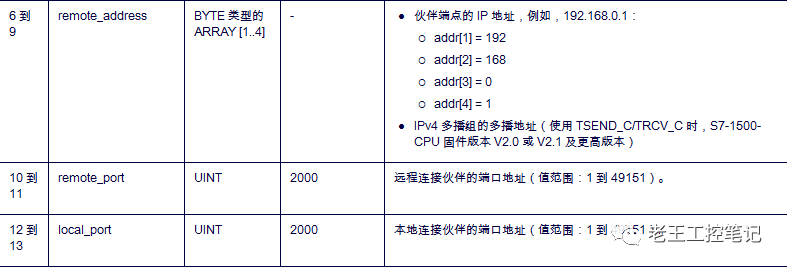

本地IP地址：填寫上位PC機的IP地址。
本地端口號：建議使用3000以上的端口號。（注意不要使用1024以下的端口號，這些端口號為系統保留端口）
遠端IP地址：填寫CP443-1以太網通訊模塊綁定的IP，也就是硬件組態是設定的IP地址。
遠端端口號：填寫102，使用默認值即可。
內部屬性：內部屬性用于設置PLC的讀寫通道，以便后面進行設備通道連接，從而把設備中的數據送入實時數據庫中的指定數據對象或把數據對象的值送入設備指定的通道輸出。
西門子 PLC設備構件把PLC的通道分為只讀，只寫，讀寫三種情況，只讀用于把PLC中的數據讀入到MCGS的實時數據庫中，只寫通道用于把MCGS實時數據庫中的數據寫入到PLC中，讀寫則可以從PLC中讀數據，也可以往PLC中寫數據。當?shù)谝淮螁?dòng)設備工作時，把PLC中的數據讀回來，以后若MCGS不改變寄存器的值則把PLC中的值讀回來。若MCGS要改變當前值則把值寫到PLC中，這種操作的目的是，用戶PLC程序中有些通道的數據在計算機第一次啟動，或計算機中途死機時不能復位，另外可以節省變量的個數。
本設備構件可操作PLC的： I輸入映象寄存器(位操作只讀) ；Q輸出映象寄存器(位操作，可讀可寫)； M位存儲器(位操作，可讀可寫)；V變量存儲器(字節，字，雙字，可讀可寫)。
本設備構件中的設備通道指的是PLC中繼電器區的1位,寄存器中的1個字節,2個字節或4個字節，通過建立這些設備通道和MCGS實時數據庫中數據對象的連接，從而做到對PLC中繼電器區的讀和寫。PLC中繼電器區的1位只能和實時數據庫中開關型數據對象建立連接，而寄存器區的1個字節8bit，2個字節16 Bit或4個字節32 Bit和實時數據庫中數值型數據對象建立連接，具體操作方法如下：
.按“增加通道”按鈕，彈出增加通道窗口ug西門子程序頭格式是什么，在該窗口中
1：選擇要對PLC中的那個繼電器區或寄存器區進行操作即選擇通道類型
2：選擇是只讀，只寫，還是讀寫，默認是只讀
3：指定操作該繼電器區或寄存器區的什么地方即輸入通道地址
4：位操作時指定操作該通道地址中的那一位(0-7)
5：設置一次連續增加多少個PLC通道。
注意：對數據位的位數說明：對I，Q，M操作只有位操作。對V寄存器有DB塊號，字節，字，雙字（其中字節、字、雙字有無符號和有符號兩種），浮點，碼制有BCD碼，二進制碼，浮點數。關于碼制的選擇應該根據PLC中的數據存儲方式相對應，例如，假設PLC中VB100到VB200的數據是以BCD碼的方式存儲，在使用本設備時，通道的增加也必須增加8位的BCD碼，其他情況類似。
對增加V區通道命名解釋如下：
DB2:BUB0中，冒號前的DB2說明數據位于第二個數據塊中，BUB、BB、BD等數據類型符號含義見下表：
數據類型標識符
長度（單位：字節）
含義
數值范圍（10進制數）
BUB
1
無符號8位二進制數
0 ~ 255
BB
1
有符號8位二進制數
-128 ~ +127
BD
1
8位 2位BCD碼
0 ~ 99
WUB
2
無符號16位二進制數
0 ~ 65535
WB
2
有符號16位二進制數
-32768 ~ +32767
WD
2
16位 4位BCD碼
0 ~ 9999
DUB
4
無符號32位二進制數
DB
4
有符號32位二進制數
DD
4
32位 8位BCD碼
DF
4
32位 浮點數
數據類型標識符
長度（單位：位）
含義
備 注
BT00
1
當前字節中第0位
左邊這七個位數據類型標識符在讀、寫設備命令中作為數據類型使用。BT00表示當前地址字節中的最低位，BT07表示當前地址字節中的最高位。
BT01
1
當前字節中第1位
BT02
1
當前字節中第2位
BT03
1
當前字節中第3位
BT04
1
當前字節中第4位
BT05
1
當前字節中第5位
BT06
1
當前字節中第6位
BT07
1
當前字節中第7位
數據類型標識符后的數字為數據在DB數據塊中的地址（地址按字節計算）。
.按“刪除一個”按鈕，可以刪除已建立連接的PLC通道。
.按“全部刪除”按鈕，可以刪除全部建立連接的PLC通道。
.按“索引拷貝”按鈕，可以在當前選定通道的基準上，按順序索引的原則，增加一個新的PLC通道。
.本設備構件只能讀寫I，Q，M，V區，對SM，T，C，AI，AQ，HC的操作請使用V或M來倒換一下。這樣做的目的是提高穩定性和速度。
設備調試
設備調試在構件屬性窗口的“設備調試”屬性頁中進行，以檢查和測試本構件和PLC的通訊連接工作是否工作。
設備命令
本設備構件提供了2個特定的設備命令，用于讀寫PLC中指定的繼電器區或寄存器區中的任何一個通道。由于設備命令的優先級最高，所以可以提高速度，尤其對寫通道。這些設備命令的格式如下：
對于I，Q，M三個寄存器區，設備命令格式為
Read(寄存器名，地址，數據類型=數據存放變量)
Write(寄存器名，地址，數據類型=數據存放變量)
其中寄存器名為：I ，Q，M
對于V寄存器區，設備命令格式為
Read(寄存器名及DB塊號，地址，數據類型=數據存放變量)
Write(寄存器名及DB塊號，地址，數據類型=數據存放變量)
其中 寄存器名及DB塊號 的格式舉例如下：
V:DB2 代表2號DB塊。
V:DB10 代表10號DB塊。
以上設備命令中的“寄存器名”、“寄存器名及DB塊號”、“數據類型”等參數都是MCGS字符型變量或具體的字符，其余參數是MCGS數值型變量或具體的數值。
寄存器地址意義：位操作時為xx.0—xx.7如1.2, 3.7, 12.6 等,字節操作時為寫12，表示操作BUB12,字操作時：寫13，表示操作WUB13對應內存中的BUB13,14,雙字操作時：寫5，表示操作DUB5對應內存中的BUB5，6，7，8。
數據存放變量意義：讀操作時把讀回來的數據放入該變量中。寫操作時，存放要寫的數據，該參數也可以不是變量，而是具體的數據
Read(Q,0,BT00=Value) 讀Q0.0的值并存放到變量Value中。
Write(Q,0,BT07=Value) 將變量Value中的值寫到Q0.7中去。
以上兩例中Value為一開關型變量
Read(V:DB2,10,BUB=Value) 讀DB2:BUB10中的值并存放到變量Value中。
Write(V:DB2,10,BUB=Value) 將變量Value中的值寫到DB2:BUB10中去。
以上兩例中Value為一數值型變量。
本設備構件提供的設備命令可在“設備操作”策略構件的“執行指定設備命令”處輸入調用；也在腳本程序內輸入調用：
!(設備名，6，“Write(Q,0,BT01=1)”)。Q0.1寄存器置1
!(設備名，6，“Write(V:DB2,6,BB6=123)”)。令寄存器V的2號DB塊地址為6的存儲器值置為123。
6、常見故障分析
1． 通訊不成功的故障
a、檢查PLC是否上電。
b、使用操作系統提供的Ping命令，檢查PLC的TCP/IP連接是否正常。
如果用編程軟件能連通，而用MCGS設備構件不能連通則和我們技術部聯系。
2． 通訊不可靠的故障
若通信狀態時而為0，時而為1，表示通信不可靠，常見的原因是以太網的通訊質量較差。如果可以確定不是上述原因請和我們技術部聯系。
注意：使用本構件時，當PLC在STOP、RUN兩個狀態間切換時會導致通訊的短時間中斷，設備驅動會自動按設定的時間重連并恢復連接（大約耗時5 秒）。
