工程圖轉化成CAD的DWG格式圖，而且轉換的 DWG 在 打開時不需更改，圖層和顏色都可一絲不差 。
一、工程圖轉CAD圖一般轉換
1、 打開需轉換的 工程圖，先查看和設置一下它的字體，打開菜單：工具 – 選項 – 文件屬性 – 注解字體，右面列出的各注解的列表，如點擊右面的“注釋 – 零件序號”，顯示的是你圖紙“注釋”和“零件序號”的字體的設置。如圖
2、把注釋、零件序號、尺寸、細節、截面等全部設定好。

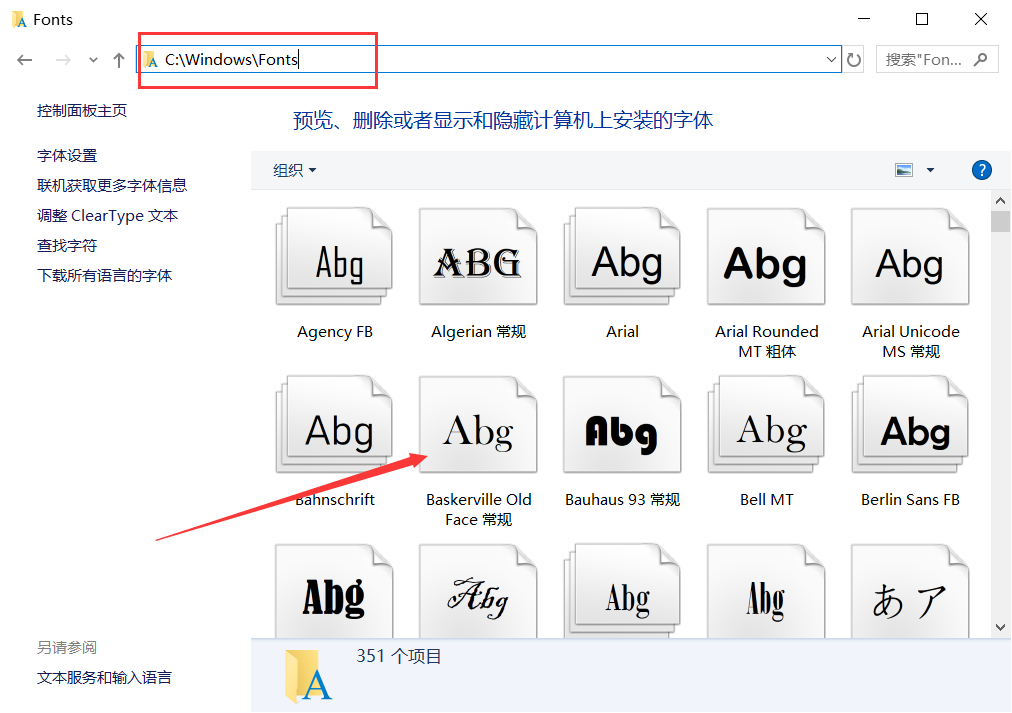

字體：“尺寸”的字體應設置為英文字體，如“ Times New Roman ”、“ Arial ”等，其他一般為華文仿宋、仿宋、宋體、或黑體solidworks工程圖轉cad后文字超出標題欄，我選的是“仿宋 ”。（按國家制圖標準，其實我最喜歡黑體，在圖紙上顯得很漂亮），選什么字體并不重要，重要的是你必須牢記字體的名字，一個字符都不能錯，等一會要用。最簡單的辦法是用鼠標右鍵的“復制”。（注意：字體用得越少越好，不然轉換時易出錯）
字體樣式：常規
高度：可根據你的要求設置，最好按國家標準，各種幅面大小都有不同的字高要求。
3、在 安裝目錄下的 data 目錄中找到 .txt 文件，這就是轉換的字體文件。打開它，在最后一行添加：你剛才復制的字體名 + 空格（隨意） + 你剛才復制的字體名。“尺寸”的字體因為選擇的是英文字體，列表中已有了，不需加入。
4、保存 .txt 文件。
5、操作：文件 – 另存為，保存類型為 DWG 或 DXF 就 OK 了。
在 中打開剛才轉換的 DWG 的文件，應該轉換的比較成功了，如果你覺得滿意下面的《設置映射文件——圖層、線型》和高級篇 《一鍵搞定——VBA宏》你可以不必看了。
二、進階 設置映射文件 – 圖層、線型
上面我們討論了 工程圖到 圖紙的一般轉換，這樣轉換出來的圖紙可以滿足一般的要求，但它所有的物體都是在同一圖層上的，如果需要在 進一步編輯和打印比較麻煩。接下來，我們在把它設置的更完善些。
1、 操作：文件 – 另存為，選擇保存類型為 DWG 或 DXF ，點擊選項，
2、 出現“輸出選項”對話框，選中“自定義映射 到 dxf ”。
3、再按“確定”。系統返回到“另存為”對話框；按“保存”；出現 到 dxf 映射對話框。
4、 對 熟悉的朋友應該明白了，這就是設置轉換成 DWG 文件的圖層設置。點擊添加，設置好圖層的名稱、顏色、和線條式樣。
5、 點擊“映射到實體，這是把你 工程圖中的各種“實體”應該放到 DWG 文件的哪各圖層的設置，點擊添加，把各實體分別放到第 4 步設定好的圖層上去。有很多，別弄昏了頭。注意：最好不要在這里選顏色和線條樣式，而應在第 4 步設定，它會自動把顏色和線條樣式設置為 熟悉 的朋友都清楚這一點。如果你不知道為什么，照做就可以了。
6、 辛辛苦苦設置了這么多，可千萬不能一確定了之，它可不會自動保存！選擇“映射文件設定”，找個目錄，起個名字，按“確定”保存起來。
7、 點擊“確定”，完成。
打開轉換的 DWG 文件，如果有什么不對的地方，回過頭來修改設置，重新保存，直到滿意為止。
三、高級 一鍵搞定
兩篇我們已討論了轉換問題，本篇涉及到具體的轉換并不多，而是介紹 的另一個有用的工具——宏。其實，其他 的操作也可以如此簡化的。
你是否覺得，每次轉換的時候很繁，需東點西選solidworks工程圖轉cad后文字超出標題欄，經常容易搞錯另存為的格式，討厭的映射文件每次出現，等待你更改？下面我們擺平它！
1、 在 中操作：文件 – 另存為，選擇保存類型為 DWG 或 DXF ，點擊選項，出現“輸出選項”對話框，選擇“每次保存時不顯示映射”，重新輸出一遍。使映射設置對話框在輸出的時候不再顯示。
2、 在 中操作：工具 – 宏操作 – 錄制
3、 把輸出 DWG 文件的操作再來一遍。然后操作：工具 – 宏操作 – 停止，會出現宏的“另存為”對話框。
4、取名保存宏。
5、 操作：工具 – 宏操作 – 編輯，選擇我們剛才保存的宏。
可以看見我們剛才執行的操作是把打開的工程圖保存成一個 aaa.DWG 文件。
如果打開其他 工程圖 bbb ，執行這個宏，結果會把這個圖轉換成 DWG 文件，但文件名仍然是 aaa.dwg ，這當然不行，我們來改進一下。
6、 把全部代碼刪除，輸入以下代碼：（直接從網頁拷貝、粘貼吧，保證不會錯）
Dim swApp As
Dim Part As
Dim As
Dim No As
Dim Title As
Sub main()
Set swApp = .
Set Part = swApp.
= Part.()
No = Len()
= Left(, No – 7)
Part. & “.DWG”, 0, True, False
Title = Part.
Set Part =
swApp. Title
x = (” 已保存為 DWG 文件 “, 0)
End Sub
7、 解釋一下代碼的功能，熟悉 VB 的朋友可以跳過此部的分析，直接看下一段。
A 部分：定義變量。讓程序以相同的文件名把 DWG 文件保存在 工程圖相同的文件夾內。（如果 工程圖文件名為： XXX. 則 圖紙的文件名為： XXX.DWG ）。此部分不可刪除和省略。
B 部分：轉換完成后關閉 工程圖，這對同時需轉換大量的工程的話十分有用。如果你轉換后不想關閉圖紙的話，刪了它。
C 部分：轉換后出現一個信息框：“已保存為 DWG 文件”。增加這個部分的原因是因為：實現一鍵操作后，如果一次需轉換大量的圖紙，轉換時太爽了，有時按鍵按得太快，系統有時會“發病”。如果把“已保存為 DWG 文件”換成：
” 文件已轉成 : “& Title & “.DWG” 。
信息框就輸出轉換后的文件名。
在這里，你可能覺得沒用，但如果你在 C 部分后再增加一個 D 部分：打開同目錄中的下一個工程圖，用循環語句全部轉換，哈哈！……可以同時轉換成千上萬個工程圖，沒有 C 部分來檢查和監測一下，你根本不知道程序運轉到什么地方了，還以為死機了呢。
你覺得沒用的話也可以刪了它。
8、 直接關閉 VBA 宏編輯器，在更改的時候它會自動保存。所已在更改的時候要小心點。
9、添加“宏” ，一鍵搞定它。操作：工具 – 自定義，出現“自定義”對話框；選命令 – 宏，把右面的人頭小圖標往你需要的工具欄上拖，松手；出現“自定義宏按鈕”對話框；按右邊的文件選擇按鈕，出現“宏路徑”對話框
10、 選擇我們剛才編輯過的宏文件，按“打開”；此時你可以在“自定義宏按鈕”對話框中設置“快捷鍵”，這對經常要用到轉換的朋友也十分有用。此時也可以用“選擇圖象”給此按鈕換一個與眾不同的圖標。
11、 點擊“確定”，再確定。
12、 好了！現在打開一張工程圖，點擊剛才拖出來的按鈕， DWG 輸出一鍵結束。
