01SD卡
SD卡是的英文縮寫，直譯就是“安全數字卡”，正式縮寫為SD，是SD協會開發的一種專有的非易失性存儲卡格式，用于便攜式設備。由于它體積小、數據傳輸速度快、可熱插拔等優良的特性，被廣泛地于便攜式裝置上使用。
該標準于1999年8月由，松下（）和東芝共同努力推出，作為對（MMC）的改進，現已成為行業標準。這三家公司組成了SD-3C，LLC，這家公司許可并執行與SD存儲卡以及SD主機和輔助產品相關的知識產權。
兩家公司還于2000年1月成立了非營利組織SD協會（SDA），以促進和創建SD卡標準。SDA如今有大約1,000個成員公司。SDA使用SD-3C擁有并許可的多個商標徽標sd卡寫保護原理，以強制遵守其規范并確保用戶的兼容性。
SD卡容量
包括五個可提供三種不同尺寸的卡系列。這五個系列分別是原始的標準容量（SDSC），大容量（SDHC），擴展容量（SDXC），超容量（SDUC）和SDIO，它們將輸入/輸出功能與數據存儲相結合。所述的3個形式因素是原尺寸，微型尺寸，微尺寸。
SD卡外形
驅動模式
SD卡有兩種驅動模式：SPI模式與SDIO模式。它們所使用的接口信號是不同的。在SPI模式下，只會用到SD卡的4根信號線，即CS、DI、SCLK與DO(分別是SD卡的片選、數據輸入、時鐘與數據輸出)。
傳輸模式
SD卡共支持三種傳輸模式：SPI模式（獨立序列輸入和序列輸出），1位SD模式（獨立指令和數據通道，獨有的傳輸格式）， 4位SD模式（使用額外的針腳以及某些重新設置的針腳。支持四位寬的并行傳輸）。
SD卡三種模式的針腳定義：
SD卡內部結構及引腳如下圖所示：
覆寫保護開關
在SD卡的右面通常有一個開關，即是覆寫保護開關，當覆寫保護開關撥下時，SD卡將受到覆寫保護，資料只能閱讀。當覆寫保護開關在上面位置，便可以覆寫資料。由于這保護開關是選擇性的，有些品牌的SD卡沒有此保護掣。
原理圖
雖然標準SD卡是九腳，但原理圖是SD卡座不是SD卡！！，所以原理圖中一般都是11腳或更多。
一般10腳是檢測卡是否插入，11腳是卡寫保護的檢測，再有其它引腳就是用于固定卡座的腳了，其實簡單應用這兩個腳都可以不要管的，這就是為什么SD卡原理圖中的引腳版本不同引腳數目也不同了。
典型電路連接
SDIO連接模式

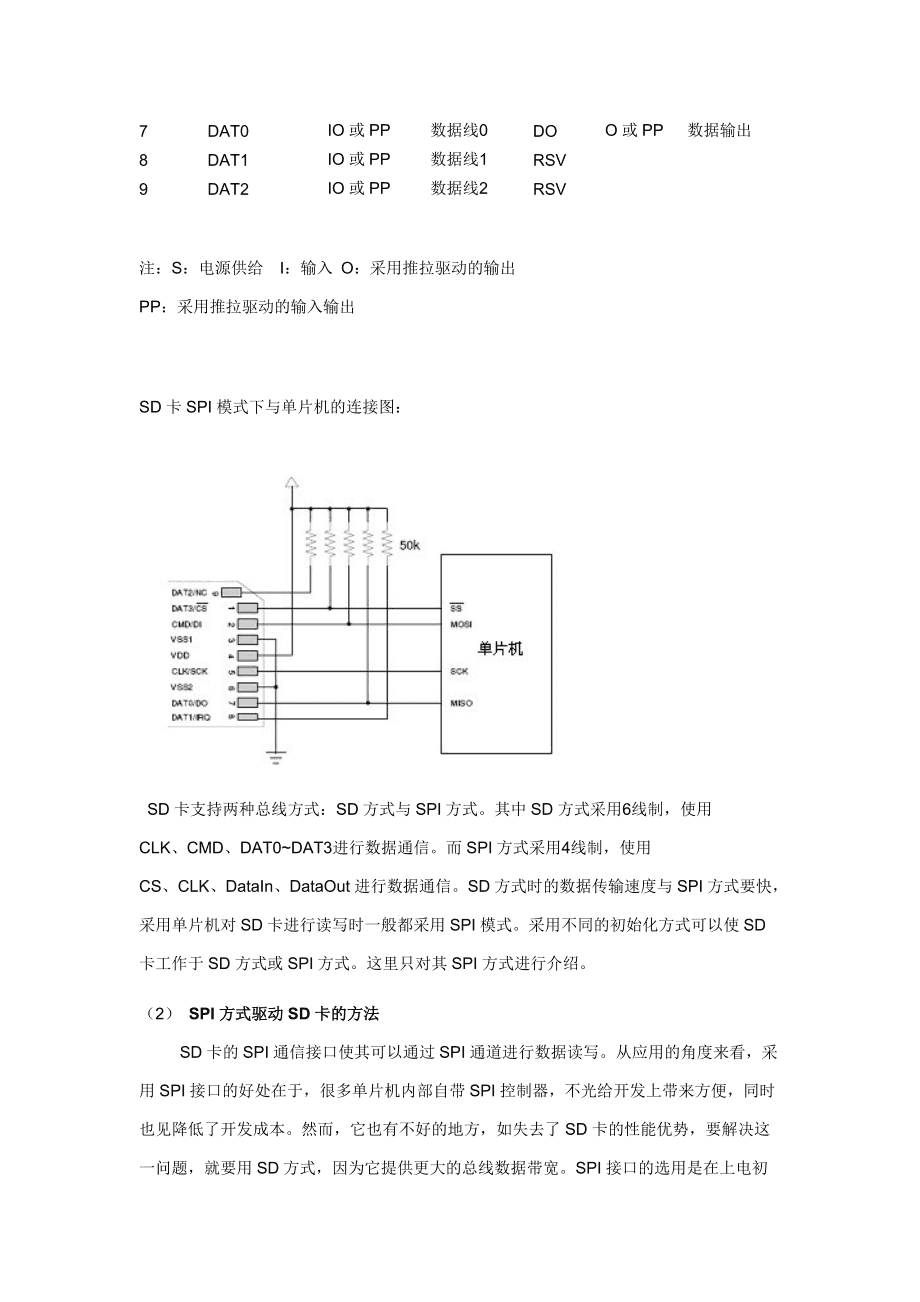

SPI連接模式
02TF卡
Card，原名Trans-（TF卡），2004年正式更名為 Card，由（閃迪）公司發明。卡是一種極細小的快閃存儲器卡，其格式源自創造，原本這種記憶卡稱為T-Flash，及后改稱為；而重新命名為的原因是因?yàn)楸籗D協會(SDA) 采立。
它的體積為15mm x 11mm x1mm，差不多相等于手指甲的大小，是現時最細小的記憶卡。它也能通過SD轉接卡來接駁于SD卡插槽中使用。現時卡提供128MB、256MB、512MB、1G、2G、4G、8G、16G、32G、64G、128G的容量( 世界移動通信大會期間，（閃迪）打破了儲存卡最高64GB容量的傳統，正式發布了一款容量高達128GB的Micro SD XC儲存卡。
的體積更小且可以轉換SD卡使用，TF卡的電路和引腳和SD卡是一樣的。
TF卡的PCB封裝
從下圖可以看出，靠近圓圈處的那個引腳沒有和TF相連。
所以做TF封裝和電路，9腳懸空
03TF轉SD卡
TF卡可經SD卡轉換器后，當SD卡使用。
內部電路
04注意事項
TF卡+卡套，組合起來也可以當SD卡使用，不過個很大一部分TF卡，不支持SPI訪問模式，所以，SPI驅動SD卡的時候sd卡寫保護原理，盡可能選擇大卡（SD卡），不要選擇TF卡。
