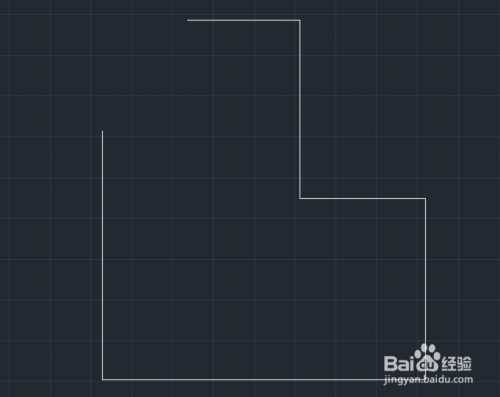

[最新]CAD圖轉為cdr格式的過程以和為例其基本思路是-DWG文件-導出成WMF文件-導入到中-進一步處理轉換為可編輯的矢量圖形文件只要在中處理好一切可以導出成等格式就可以方便再做印前印刷方面的工作好了言歸正傳先來看看這個比較笨但是很實用的一種方法吧1在中繪制好圖形選工具Tools-系統配置-顯示-顏色Color將背景色變成白色否則貼入的圖會帶純黑色背景單擊OK如圖22回
到繪圖窗口就會發現背景已經成為白色3為了在中能夠平滑且精確顯示還要輸入命令設置變量將其數值調大如10000否則的話不僅在CAD中顯示不夠精細光滑導入中的圖形會走樣常見的就是圓變成了多邊形如圖3在命令行中輸入Pan平移-右鍵菜單中選將圖形放到盡量大4選擇要輸出的圖形從文件File菜單中選輸出選擇輸出為wmf文件格式如圖4所示5進入新建一個文檔右擊工作區選輸入或者用快捷鍵CtrlI從一大串支持的文件格式中選Wmf格式選擇剛才輸出的Wmf文件
cad圖紙轉換成cdr能用的
拉出一個對象框?qū)攵嗌儆悬c不幸我們所需要的圖形和一大塊空白緊密結合成為一體我想這就是中的白色背景啦白占了空間而且編輯起來很不方便如圖5為了更加明顯圖中用灰色突出表關于同志近三年現實表現材料材料類招標技術評分表圖表與交易pdf視力表打印pdf用圖表說話 pdf示6不放棄選擇單擊屬性欄上的取消群組注意不是取消所有群組將大片空白和有用圖形分離開來按ESC取消所有選擇在輸入的Wmf圖形的大空白上單擊選中它刪除之可去掉空白如圖6為了能夠更清楚一些表示圖中的空白已經填充成藍色只保留我們所需要的有用圖形部分7你會發現刪除空白后的圖形可以移動復制拉伸設置輪廓線寬度還可以用形狀工具編輯進行填充等等文字也能很好地編輯如圖7好又恢復成
cad圖紙轉換成cdr能用的
矢量了～其實繪制的本來就是矢量圖形8還可以試著將文件輸出成EPS格式再導入中也可行但是請注意中繪制的圖形如果太復雜比如進行了圖案填充輸入到后解散群組在選擇后狀態欄顯示信息為成百上千個對象處理速度會變慢如果機器不夠酷這個方法最好就不要試了9在刪除了無用的背景后導入中的文件已經是矢量圖形再經過一些處理還可以輸出成AI等矢量圖形格式進入中打開如圖8進行具體詳細的很多設置和印前處理后就可以打印或印刷了上面介紹的方法應付一般的
CAD圖形應該足夠了還有下面一些問題值得注意中無論是尺寸標注還是文字涉及一些特殊符號如φ等是用特殊方法表示的如用CP分別表示φ在導入后可不知道的這種約定還是忠實的照原樣表示如圖9這個問題我還沒有解決只得再重新畫出φ等符號2在中一些漢字輸入法輸入的符號字體如μΩ等導入到中后若在其它電腦上打開而其它電腦沒有對應字體的話就不能正確的顯示它們甚至不能顯示折中的解決方法是在先將其轉為曲線CtrlQ在其它電腦上打開3一般來說中的
文本在導入后仍是文本而不是曲線可以用文本工具編輯但是在CAD中的一些文字特性很難保證不會變化或者丟失這一點也需要注意4在中的尺寸標注和圖案填充均為一個整體導入后會炸開細分為更多更小的對象5有時需要將導入中的圖形線條加促粗想到了的線寬新功能于是打開線寬顯示在CAD中設置線寬數值按上述方法將WMF文件導入到中結果很不理想幾乎是粗黑的一片沒有辦法又是一個問題只好放棄還是在中選擇要加粗的線組合之后設置線寬度
