之所以設置了線寬后畫的仍是細線，是因為沒有打開“線寬”顯示。只需在CAD底部狀就可以顯示線寬了。

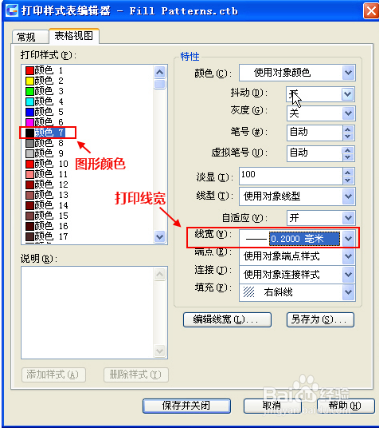

線寬要正常打印，不僅要正確設置線寬，最重要的時候是打印的時候合理設置打印樣式表。
線寬的作用：控制打印。
線寬是CAD圖形的一個基本屬性，可以通過圖層來進行設置，也可以直接選擇對象單獨設置線寬。標準的線寬有0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。在看到這些數值的時候首先要注意，這些數值是有單位的，單位是毫米（mm）。當然線寬的單位還可以設置成英寸（in），如果設置成英寸，就會是0.039”、0.042”、0.047”等一系列數值了。
CAD圖紙通常不設置單位，當然也可以設置成各種不同單位。總之，CAD圖紙的單位是變化的，可以一個單位表示1毫米，也可以表示1米、1英寸；而且有些設計人員并不按1:1的尺寸繪圖；打印時也會根據圖形和紙張大小選擇不同的打印比例，如1：1、1:100、1:200。無論圖形的單位和比例如何設置，“線寬”的單位始終是不變的cad2007線寬改了沒變化，線寬是圖形對象的一個基本屬性，但不是一個幾何屬性cad2007線寬改了沒變化，也就是說線寬設置并不能改變圖形的外觀和形狀。
